AD7545LP

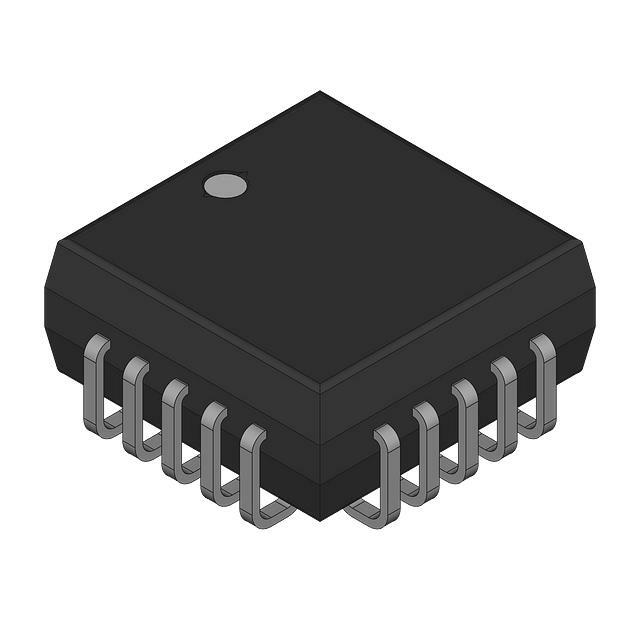

Цифро-аналоговый преобразователь AD7545LP от Analog Devices

Общее описание

AD7545LP - это высококачественный 12-разрядный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот компонент предназначен для преобразования цифровых данных в аналоговый сигнал с высокой точностью и малыми задержками. Он выполнен на базе архитектуры R-2R и обладает встроенной схемой умножения, что делает его подходящим для широкого спектра приложений.

Преимущества

• Высокая разрешающая способность: 12 разрядов обеспечивают высокую точность аналогового вывода.
• Низкое время установления: всего 2 мкс, что позволяет использовать данный ЦАП в приложениях с высокими требованиями к скорости преобразования.
• Широкий диапазон питания: поддержка напряжений питания от 4,75В до 15,25В, что делает компонент совместимым с различными системами.
• Компактный корпус: поставляется в корпусе 20-PLCC, что упрощает монтаж на печатные платы и экономит место.

Недостатки

• Одноканальный выход: подходит не для всех приложений, требующих многоканальных преобразователей.
• Не буферизованный выход: требует дополнительного усилителя для работы с определенными нагрузками.

Типовое использование

• Цифровые синтезаторы частоты
• Преобразователи сигналов в системах измерения и управления
• Компьютерные и промышленный контроллеры
• Аудио системы высокой точности

Рекомендации по применению

• Используйте внешний источник опорного напряжения для обеспечения стабильности и точности выходного сигнала.
• При необходимости усиления сигнала используйте внешний операционный усилитель, учитывая, что выходной сигнал не буферизован.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установления: 2 мкс
• Тип выхода: Ток - неопоряженный
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговая часть: 4,75В ~ 15,25В
• Напряжение питания, цифровая часть: 4,75В ~ 15,25В
• ИНЛ/ДНЛ (LSB): ±0.5 (максимум), ±1 (максимум)
• Архитектура: Умножающий ЦАП, R-2R
• Температурный диапазон эксплуатации: 0°C ~ 70°C
• Корпус / Номинал: 20-PLCC (9x9)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7545AJPZ от Analog Devices
• DAC1230LCN от Texas Instruments
• DAC312HP от Analog Devices

AD7545LP предлагает отличное сочетание точности, скорости и гибкости, делая его превосходным выбором для самых разнообразных приложений, требующих высокого качества аналогового сигнала.
