AD7545ALPZ-REEL от Analog Devices

Общее описание

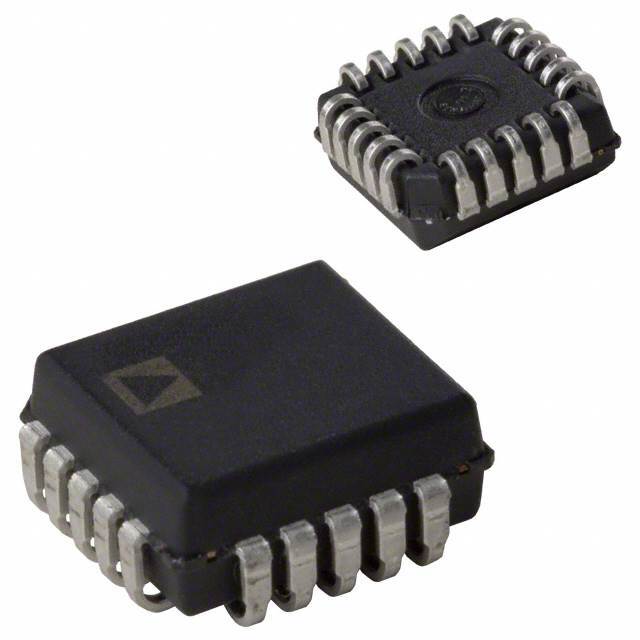

AD7545ALPZ-REEL – это 12-битный цифро-аналоговый преобразователь (ЦАП) c параллельным интерфейсом от компании Analog Devices. Этот ЦАП предназначен для высокоточных приложений, требующих надежной и стабильной работы. Он поставляется в корпусе PLCC-20 с размерами 9x9 мм и адаптирован для поверхностного монтажа.

Преимущества

• Высокое разрешение: 12-битная точность позволяет получить очень точное цифровое представление аналоговых сигналов.
• Высокая скорость установки: Время установки составляет всего 1 мкс, что делает устройство подходящим для высокоскоростных приложений.
• Широкий диапазон напряжений питания: Поддержка напряжений от 5В до 15В как для аналоговой, так и для цифровой частей.
• Компактный корпус: PLCC-20 для поверхностного монтажа, который экономит место на плате.

Недостатки

• Не буферизованный выход: Требуется внешний операционный усилитель или буфер для некоторых приложений.
• Относительно большой размер пакета: Некоторые современные компоненты могут иметь более компактные размеры.

Типовое использование

• Прецизионные измерительные системы
• Автоматизация и управление процессами
• Аудиосистемы
• Генераторы сигналов
• Программируемые источники питания

Рекомендации по применению

• Для обеспечения стабильно высокой точности и минимизации погрешностей рекомендуется использовать высококачественные внешние компоненты, такие как опорные напряжения и операционные усилители.
• При разводке платы необходимо использовать методики уменьшения шумов, такие как разводка земли, минимизация длин проводников и экранирование.

Основные технические характеристики

• Разрешение: 12 бит
• Число ЦАПов: 1
• Время установки: 1 мкс
• Тип выхода: Накопительный ток – не буферизованный
• Дифференциальный выход: Нельзя
• Интерфейс данных: Параллельный
• Тип опоры: Внешний
• Напряжение питания, аналоговое: 5 В ~ 15 В
• Напряжение питания, цифровое: 5 В ~ 15 В
• INL/DNL (LSB): ±0.5 (максимум), ±1 (максимум)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / Форм-фактор: 20-LCC (J-образные выводы)
• Тип корпуса поставщика: 20-PLCC (9x9 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7545AKNZ: Альтернативный вариант того же семейства, отличается упаковкой.
• DAC8412FPZ: Аналогичный ЦАП с улучшенными характеристиками и другой архитектурой.

В общем, AD7545ALPZ-REEL – это надежный выбор для проектов, требующих высокоточных аналоговых выходов с цифровым управлением.
