AD7545ALN

Цифро-аналоговый преобразователь AD7545ALN от Analog Devices

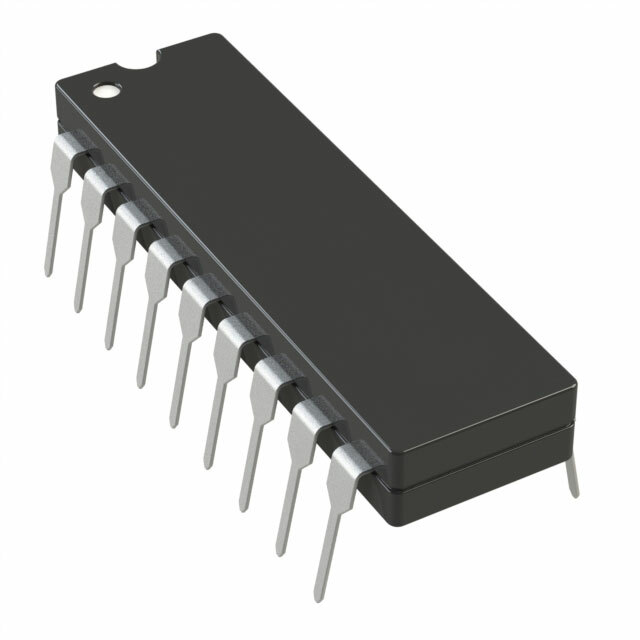

Общее описание: AD7545ALN — это высокоэффективный 12-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он предназначен для работы в широком спектре приложений, требующих преобразования цифровых сигналов в аналоговые. Микросхема выполнена в корпусе типа 20-PDIP, что упрощает её интеграцию в различные устройства и системы.

Преимущества:

• Высокая точность: Обеспечивает разрешение 12 бит, что соответствует 4096 уровням аналогового сигнала.
• Быстрое время установления: Микросхема имеет время установления 1 микросекунда, что делает её пригодной для высокоскоростных приложений.
• Удобный интерфейс: Параллельный интерфейс данных упрощает интеграцию и управление ЦАП.

Недостатки:

• Устаревшие компоненты: Модель AD7545ALN считается устаревшей и может быть заменена на более современные аналоги.
• Необходимость внешнего опорного напряжения: Для работы требуется внешнее опорное напряжение, что может потребовать дополнительных компонентов.

Типовое использование:

• Аудиосистемы
• Промышленные системы автоматизации
• Медицинское оборудование
• Тестировочные и измерительные приборы

Рекомендации по применению:

1. Внешнее опорное напряжение: Удостоверьтесь, что подано стабильное и точное внешнее опорное напряжение для оптимальной работы.
2. Защита от перегрева: Обеспечьте адекватное охлаждение и защиту от перегрева, особенно при высокочастотной работе.
3. Заземление: Правильное заземление необходимо для минимизации шумов и обеспечения точного преобразования.

Основные технические характеристики:

• Разрядность (количество бит): 12 бит
• Число ЦАП: 1
• Время установления: 1 мкс
• Тип выхода: Токовый, небуферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 5 В ~ 15 В
• Напряжение питания, цифровое: 5 В ~ 15 В
• ИНЛ/ДНЛ (LSB): ±0.5 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / форм-фактор: 20-DIP (0.300", 7.62 мм)
• Тип монтажа: Сквозной

Возможные аналоги:

• AD7541A от Analog Devices
• DAC1230 от Texas Instruments
• MAX522 от Maxim Integrated

Заключение: AD7545ALN от Analog Devices — это надежный и точный ЦАП, успешно применяемый в различных областях электроники и автоматизации. Несмотря на то, что он является устаревшим компонентом, его высокие технические характеристики и надежность делают его отличным выбором для множества приложений.
