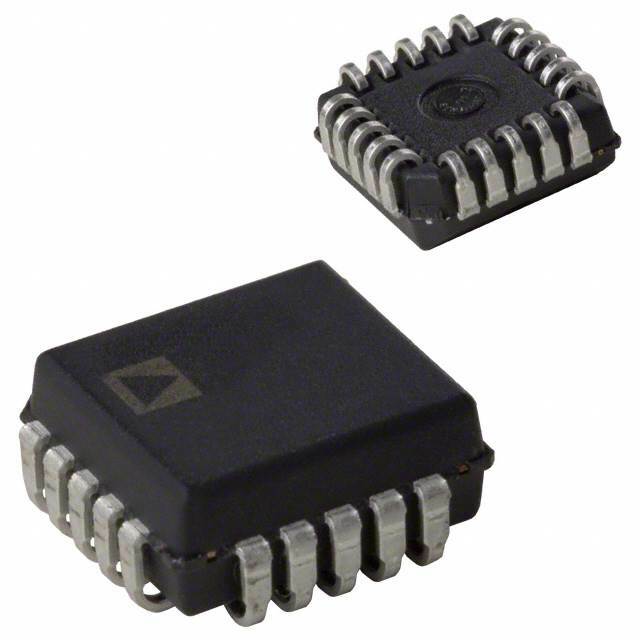

ЦАП AD7545AKPZ от Analog Devices

Общее описание

AD7545AKPZ — это 12-битный цифровой-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот компонент предназначен для преобразования цифрового сигнала в аналоговый ток. ЦАП выполнен в корпусе PLCC-20 и имеет высокую точность и стабильность.

Преимущества

• 12-битное разрешение обеспечивает высокую точность преобразования.
• Быстрое время установки в 1 мкс, что делает его идеальным для быстродействующих систем.
• Большой диапазон напряжения питания (от 5V до 15V) для гибкости в применении.
• Низкий уровень погрешностей ИНЛ/ДНЛ (±0.5 LSB макс, ±1 LSB макс) для повышения точности.

Недостатки

• Требование внешнего опорного напряжения, что может увеличить сложность схемы и количество внешних компонентов.
• Небуферизированный выход, что требует дополнительных компонентов для стабилизации сигнала в некоторых приложениях.

Типовое использование

• Преобразование цифровых сигналов в аналоговые в системах управления.
• Генерация аналоговых сигналов в аудиосистемах и видеооборудовании.
• Использование в системах тестирования и измерения.

Рекомендации по применению

• Обеспечьте надёжное внешнее опорное напряжение для гарантии точности выходного сигнала.
• Используйте подходящие буферные усилители для стабилизации выходного сигнала при необходимости.
• Уделите внимание тепловому режиму работы компонента, особенно в условиях повышенной температуры окружающей среды.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 1
• Время установки: 1 мкс
• Тип выхода: Ток — небуферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 5V ~ 15V
• Напряжение питания, цифровое: 5V ~ 15V
• ИНЛ/ДНЛ (LSB): ±0.5 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / Кейс: 20-LCC (J-образные выводы)
• Пакет поставщика устройства: 20-PLCC (9x9)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7545AKN: Идентичный продукт с другим типом корпуса.
• DAC812: Альтернативный ЦАП с аналогичными характеристиками от другого производителя.
• AD7547AR: Ближайший ЦАП от Analog Devices с поддержкой буферизированного выхода.

Используйте AD7545AKPZ для обеспечения высокоточного преобразования цифровых сигналов в аналоговые в самых разных приложениях и получите надежные и стабилизированные сигналы в ваших системах.
