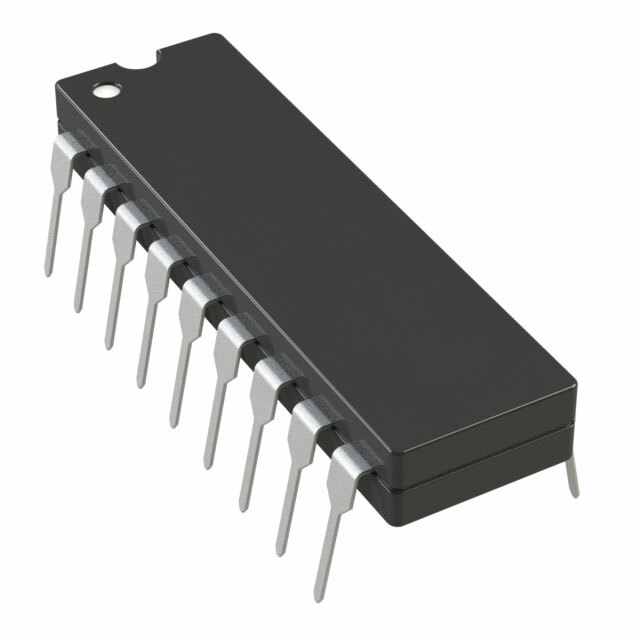

AD7545AKNZ

AD7545AKNZ от Analog Devices

Общее описание

AD7545AKNZ - это 12-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот ЦАП предназначен для высокоточной конверсии цифровых сигналов в аналоговые. Данный компонент обладает высокой линейностью и низким временем установления, что делает его идеальным для широкого спектра применений.

Преимущества

• Высокая точность: Обеспечивает 12-битную точность конверсии.
• Быстрое время установления: Время установления составляет 1 мкс, что позволяет использовать компонент в высокоскоростных приложениях.
• Широкий диапазон напряжений питания: Поддерживает аналоговое и цифровое питание от 5V до 15V, что обеспечивает гибкость выбора источников питания.
• Компактный корпус: Поставляется в корпусе PDIP с 20 выводами, который удобен для монтажных работ.

Недостатки

• Параллельный интерфейс данных: Для некоторых приложений может требоваться дополнительная логика для управления параллельным интерфейсом данных.

Типовое использование

• Прецизионные измерительные приборы
• Аналого-цифровые преобразователи
• Системы управления устройствами
• Генераторы сигналов

Рекомендации по применению

• Используйте внешний источник опорного напряжения: Для достижения наилучшей точности рекомендуется использовать высококачественный внешний источник опорного напряжения.
• Правильное заземление: Обеспечьте надежное заземление для минимизации шума и улучшения точности преобразований.
• Тепловой режим: Учтите тепловые режимы при проектировании схемы, чтобы избежать перегрева компонентов.

Основные технические характеристики

• Разрешение: 12 бит
• Количество D/A преобразователей: 1
• Время установления: 1 мкс
• Тип выхода: Ток - небуферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 5V ~ 15V
• Напряжение питания (цифровое): 5V ~ 15V
• Максимальное линейное отклонение (INL/DNL): ±0.5 (Max), ±1 (Max)
• Архитектура: Лестница сопротивлений (R-2R)
• Рабочая температура: 0°C ~ 70°C
• Корпус: 20-DIP (0.300", 7.62mm)
• Тип монтажа: Сквозной монтаж (Through Hole)

Возможные аналоги

• AD7545JNZ от Analog Devices
• DAC8128FS от Texas Instruments
• MCP4921 от Microchip Technology

AD7545AKNZ - это надежное решение для проектов, требующих высокоточной конверсии цифровых сигналов в аналоговые, что делает его оптимальным выбором для использования в широком диапазоне приложений.
