AD7543KN

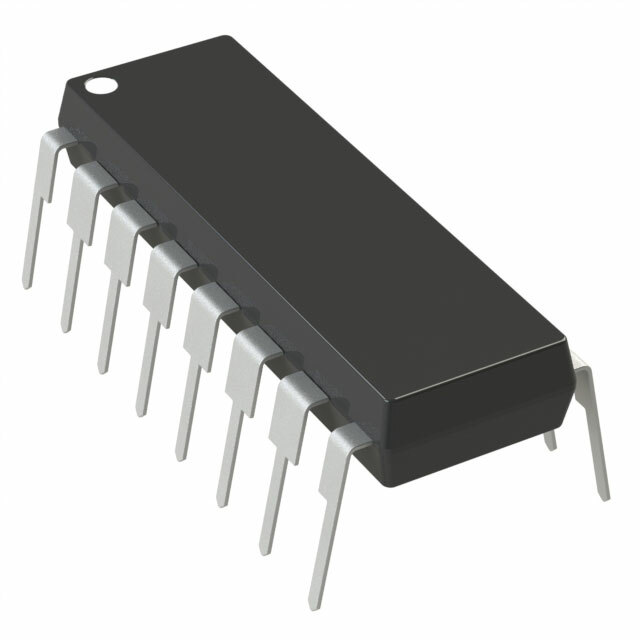

AD7543KN от Analog Devices

Общее описание

AD7543KN представляет собой 12-битный цифро-аналоговый преобразователь (ЦАП) с выходом по току, разработанный и произведённый компанией Analog Devices. Устройство выполнено в корпусе типа 16-PDIP, что позволяет легко интегрировать его в различные проекты.

Преимущества

• Высокая точность: 12-битное разрешение
• Компактный и удобный корпус 16-PDIP
• Быстрое время установления: 2 мкс
• Широкий температурный диапазон: от -40°C до 85°C
• Легкость интеграции благодаря простому интерфейсу

Недостатки

• Не подходит для приложений с высокой скоростью преобразования из-за относительного времени установления
• Требуется внешний опорный источник напряжения
• Ограниченное количество (1) цифро-аналоговых преобразователей на чип

Типовое использование

• Прецизионные измерительные приборы
• Цифровое управление питания
• Аудиосистемы и средства обработки сигналов
• Медицинское оборудование
• Генерация аналоговых сигналов в автоматизированных тестовых системах

Рекомендации по применению

• Убедитесь в наличии стабильного внешнего опорного источника напряжения для обеспечения высокой точности преобразования.
• При проектировании печатной платы уделите внимание разводке питания и заземлению для минимизации шумов и помех.
• Используйте дополнительные фильтры на входах питания для повышения стабильности работы устройства.

Основные технические характеристики

• Разрешение: 12 бит
• Количество D/A преобразователей: 1
• Тип выхода: Токовый - без буфера
• Время установления: 2 мкс
• Тип интерфейса данных: Последовательный
• Тип опорного напряжения: Внешний
• Диапазон питающих напряжений (аналоговых): 5В
• Диапазон питающих напряжений (цифровых): 5В
• Точность линейности (INL/DNL): ±0.5 (макс) / ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус: 16-DIP (0.300", 7.62 мм)
• Монтаж: Сквозное отверстие

Возможные аналоги

• DAC8412FP от Texas Instruments
• MAX541BCPE от Maxim Integrated
• LTC1257CN8 от Analog Devices

AD7543KN - это высокоточный компонент, который можно использовать в различных приложениях для преобразования цифровых сигналов в аналоговые с высокой точностью и стабильностью.
