AD7543JPZ

AD7543JPZ от Analog Devices: Описание и Характеристики

Общее описание

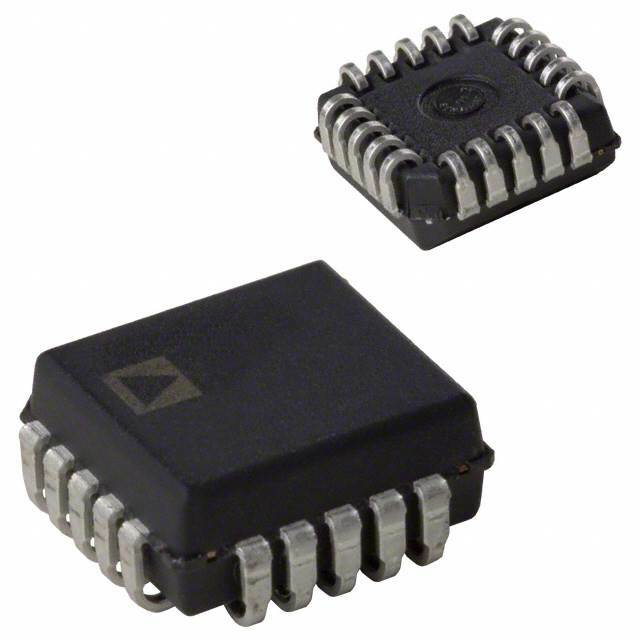

AD7543JPZ — это 12-битный цифро-аналоговый преобразователь (ЦАП) производства компании Analog Devices. Данный компонент использует архитектуру R-2R и обеспечивает высокую точность и стабильность преобразования цифровых сигналов в аналоговые. Он разработан для поверхностного монтажа и поставляется в корпусе типа 20-PLCC.

Преимущества

• Высокая точность: Интегральные и дифференциальные нелинейности (INL/DNL) не превышают ±1 и ±2 младших значащих бит (LSB) соответственно.
• Быстрая стабилизация: Время установления составляет всего 2 мкс, что делает его идеальным для высокоскоростных приложений.
• Удобный интерфейс: Последовательный интерфейс данных позволяет легко интегрировать ЦАП в различные цифровые системы.
• Широкий диапазон рабочих температур: От -40°C до +85°C, что позволяет использовать компонент в промышленных и экстремальных условиях.

Недостатки

• Требование внешнего опорного напряжения: Для работы требуется внешнее опорное напряжение, что может усложнить схему в некоторых приложениях.
• Отсутствие буферизированного выхода: Выходной ток не буферизован, что требует дополнительного компонентного послепрограммного усилителя для некоторых применений.

Типовое использование

• Прецизионные измерительные приборы
• Автоматизация и контроль процессов
• Системы обработки сигналов
• Цифровые синтезаторы частот
• Аудио приложения

Рекомендации по применению

Для реализации наилучших характеристик AD7543JPZ рекомендуется использовать высококачественные внешние компоненты, включая источник опорного напряжения и послепрограммный усилитель. Обеспечьте хорошую стабилизацию питания и минимизируйте шумы для достижения наименьших отклонений в сигнале.

Основные технические характеристики

• Разрядность (число бит): 12
• Количество D/A преобразователей: 1
• Время установления: 2 мкс
• Тип выхода: Токовый, не буферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Последовательный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое и цифровое): 5В
• ИНЛ/ДНЛ (LSB): ±1 (макс), ±2 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ +85°C
• Корпус/исполнение: 20-PLCC (9x9)
• Монтаж: Поверхностный

Возможные аналоги

• DAC1208LCJ от Texas Instruments
• LTC1655IS8 от Linear Technology (Analog Devices)
• MCP4922-E/P от Microchip Technology

Заключение

AD7543JPZ от Analog Devices — это высококачественный 12-битный ЦАП, который идеально подходит для приложений, требующих высокой точности и быстрого времени установки. Его широкие возможности и надежность делают его отличным выбором для различных измерительных и контролирующих систем.
