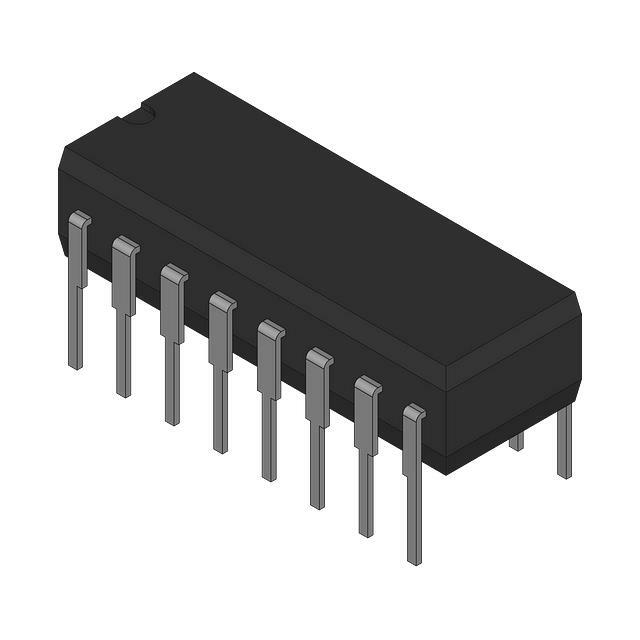

AD7543JN/+

ЦАП AD7543JN/+ от Analog Devices

Общее описание: AD7543JN/+, разработанный компанией Analog Devices, представляет собой 12-битный цифровой-аналоговый преобразователь (ЦАП) с одним выходом. Он использует архитектуру R-2R и предназначен для точного преобразования цифровых сигналов в аналоговые. Этот ЦАП отлично подходит для широкого спектра приложений, требующих высокой разрешающей способности и точности.

Преимущества:

• Высокая точность с 12-битным разрешением.
• Быстрое время установления выходного сигнала – всего 2 мкс.
• Дифференциальный выход для улучшения сигнал/шум.
• Широкий диапазон рабочих температур от -40°C до +85°C.

Недостатки:

• Требуется внешний опорный источник напряжения.
• Не имеет встроенного буфера на выходе, что может потребовать дополнительного буферирования в некоторых приложениях.

Типовое использование:

• Цифровые системы управления.
• Прецизионное измерительное оборудование.
• Автоматизированные тестовые системы.
• Аудио системы высокого качества.
• Промышленная автоматизация и контроль.

Рекомендации по применению:

• Используйте внешний опорный источник напряжения для достижения максимальной точности.
• При необходимости применяйте внешний буфер на выходе для улучшения характеристики нагрузки.
• Соблюдайте надлежащие меры по защите от электромагнитных помех для минимизации влияния шумов.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество D/A преобразователей: 1
• Время установления: 2 мкс
• Тип выхода: Токовый, небуферизованный
• Дифференциальный выход: Да
• Интерфейс: Последовательный
• Тип опорного источника: Внешний
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Интегральная нелинейность (INL): ±1 LSB (макс.)
• Дифференциальная нелинейность (DNL): ±2 LSB (макс.)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ +85°C
• Корпус: 16-DIP (0.300”, 7.62мм)
• Тип монтажа: Сквозное отверстие

Возможные аналоги:

• DAC1230LCJ-1 от Texas Instruments
• DAC0800LCN/NOPB от Texas Instruments
• LTC1658CS8#PBF от Analog Devices

Этот компонент станет отличным выбором для разнообразных проектов, где требуется высокоточное преобразование цифрового сигнала в аналоговый.
