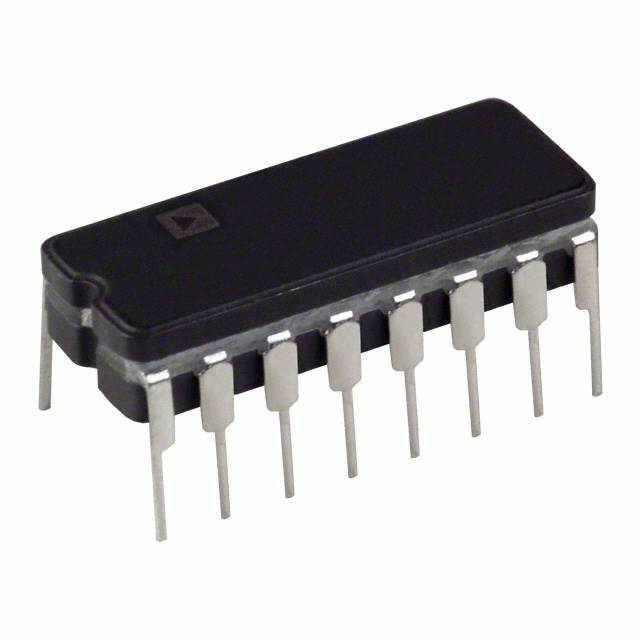

AD7543BQ

Описание для AD7543BQ от Analog Devices

Общее описание

AD7543BQ — это 12-битный цифровой/аналоговый преобразователь (ЦАП) производства Analog Devices. Он выполнен на основе архитектуры резистивной матрицы R-2R и обеспечивает высокую точность и скорость преобразования. Этот компонент идеально подходит для приложений, требующих точного и быстрого преобразования цифровых сигналов в аналоговые, таких как обработка сигналов, управление и измерения.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование.
• Быстрая скорость установления: Время установления составляет 2 мкс, что делает его подходящим для высокоскоростных приложений.
• Гибкость: Поддержка внешнего опорного напряжения позволяет легко адаптировать его под различные приложения.

Недостатки

• Снято с производства: Компонент имеет статус "Обустаревший", что может затруднить его использование в новых разработках.
• Требуется внешнее опорное напряжение: Для корректной работы требуется внешний источник опорного напряжения, что может усложнить схему.

Типовое использование

• Системы управления: Используется для преобразования цифровых сигналов управления в аналоговые управляющие воздействия.
• Измерительные системы: Применяется для точного преобразования цифровых данных в аналоговые выходы, например, в осциллографах.
• Обработка сигналов: Используется в устройствах, где требуется высокоточная и быстрая цифровая обработка сигналов.

Рекомендации по применению

• Используйте качественные источники питания: Для обеспечения высокой точности и надежности работы рекомендуется использовать стабилизированные источники питания.
• Обеспечьте эффективное охлаждение: Хотя компонент работает в широком температурном диапазоне, в высоконагруженных системах следует предусмотреть эффективное рассеивание тепла.
• Оптимизируйте трассировку печатной платы: Предусмотрите минимизацию паразитных индуктивностей и емкостей для улучшения характеристик ЦАП.

Основные технические характеристики

• Тип выхода: Токовый – без буфера
• Интерфейс данных: Последовательный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Время установления: 2 мкс
• Рабочая температура: от -40°C до 85°C
• Корпус: 16-CDIP (0.300", 7.62 мм)
• Тип монтажа: Сквозное отверстие

Возможные аналоги

• AD7543JN: Аналогичная модель в пластмассовом корпусе DIP.
• DAC7512: Современная альтернатива от Texas Instruments с улучшенными характеристиками.
• MAX521: 12-битный ЦАП от Maxim Integrated.

AD7543BQ представляет собой высококачественное решение для задач, где необходимы точность и быстрота цифрового/аналогового преобразования. Однако, учитывая его статус обустаревшего компонента, при разработке новых систем стоит рассматривать более современные аналоги.
