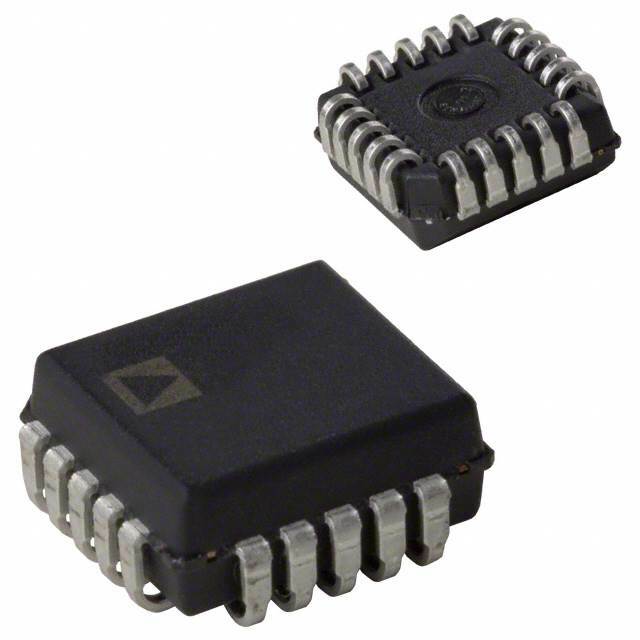

AD7542KPZ-REEL от Analog Devices

Общее описание

AD7542KPZ-REEL — это 12-разрядный цифрово-аналоговый преобразователь (ЦАП) с архитектурой R-2R от компании Analog Devices. Устройство поддерживается в компактном корпусе типа 20-PLCC и предназначено для преобразования цифровых данных в аналоговый токовый сигнал с высокой точностью и скоростью. Этот ЦАП имеет внешний опорный источник и параллельный интерфейс для ввода данных.

Преимущества

• Высокая точность: Построенный с использованием R-2R архитектуры, AD7542KPZ обеспечивает отличную линейность и точность преобразования.
• Быстрое время установления: Время установления составляет лишь 2 мкс, что позволяет использовать его в быстродействующих приложениях.
• Компактный корпус: 20-PLCC корпус обеспечивает надежное крепление и экономию места на печатной плате.
• Широкий диапазон температур: Работа при температурах от -40°C до +85°C позволяет использовать AD7542KPZ в промышленных условиях.

Недостатки

• Не буферизованный выход: Выходы являются токовыми и требуется внешний буфер или операционный усилитель для преобразования в напряжение.
• Внешний опорный источник: Требуется внешний источник опорного напряжения, что может усложнить схему в некоторых применениях.

Типовое использование

1. Цифровые аудиосистемы: Для высококачественного преобразования цифрового аудиосигнала в аналоговое звучание.
2. Регулировка мощности: В системах управления мощностью для точного управления аналоговыми сигналами.
3. Медицинское оборудование: В приборах, где требуется высокоточное преобразование данных.
4. Измерительные приборы: Для точного измерения и управления аналоговыми сигналами в научных и промышленных приложениях.

Рекомендации по применению

• Внешний буфер: Используйте внешний операционный усилитель для преобразования токового выхода в напряжение.
• Опорное напряжение: Обеспечьте качественное и стабильное опорное напряжение для достижения наилучшей производительности.
• Предусмотрите разводку для минимизации шумов и помех.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установления: 2 мкс
• Тип выхода: Токовый - небуферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный (Parallel)
• Тип опорного источника: Внешний
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 5 В
• Архитектура: R-2R
• Рабочая температура: от -40°C до 85°C
• Корпус/Тип упаковки: 20-LCC (J-образные выводы)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD7541AJPZ: Подобный 12-битный ЦАП от Analog Devices с чуть лучшими характеристиками.
• DAC8412FP: Многоразрядный ЦАП от Texas Instruments с аналогичной функциональностью.
• MCP4921-E/SN: 12-битный ЦАП от Microchip Technology с одним каналом и SPI интерфейсом (непрямой аналог).

Используя этот ЦАП в ваших проектах, вы можете быть уверены в высокой точности и скорости преобразования, что делает его идеальным выбором для различных высокопроизводительных приложений.
