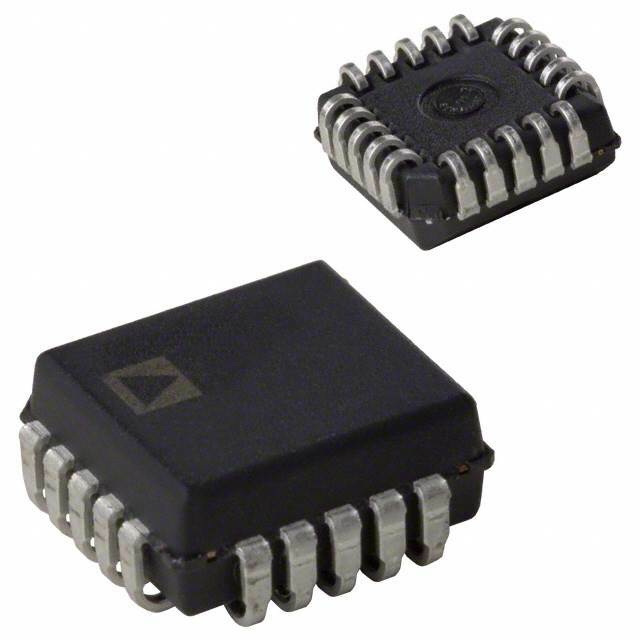

AD7542KP от Analog Devices

Категория: Цифро-аналоговые преобразователи (ЦАП)

Общее описание

AD7542KP от Analog Devices - это высокоэффективный 12-битный цифровой-аналого-преобразователь (ЦАП) с архитектурой R-2R. Этот компонент позволяет преобразовывать цифровые сигналы в аналоговые с высокой точностью и быстродействием. Он представлен в корпусе 20-PLCC (9x9) для поверхностного монтажа и идеально подходит для промышленных и бортовых систем.

Преимущества

• Высокая точность: Обеспечивает ±0.5 (макс) Интегральную нелинейность (INL) и ±1 дифференциальную нелинейность (DNL).
• Быстрое время установки: Время установки составляет всего 2 микросекунды, что делает его идеальным для высокоскоростных приложений.
• Гибкость: Использует внешний опорный источник для аналоговых напряжений, что позволяет настроить его под конкретные требования системы.

Недостатки

• Устаревшая версия: Этот компонент признан устаревшим, и может быть сложнее найти на рынке.
• Небуферизованный выход: Выходной сигнал является током, что может требовать дополнительных буферных схем для использования в некоторых приложениях.

Типовое использование

AD7542KP часто используется в следующих приложениях:

• Промышленные системы автоматизации.
• Телекоммуникации.
• Медицинское оборудование.
• Системы управления процессами.
• Бортовая электроника.

Рекомендации по применению

• Опорное напряжение: Для достижения максимальной точности используйте стабильный и точный внешний источник опорного напряжения.
• Защита от нестабильного напряжения: Убедитесь, что питание аналоговых и цифровых цепей стабильно и соответствует установленным диапазонам (5V).
• Внешние буферы: Для применения в схемах с напряжением на выходе используйте внешний операционный усилитель для буферизации выходного сигнала.

Основные технические характеристики

• Количество бит: 12
• Количество ЦАП: 1
• Время установки: 2 мкс
• Тип выходного сигнала: Небуферизованный ток
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое/цифровое): 5 В
• Диапазон рабочих температур: -40°C до 85°C
• Корпус устройства: 20-PLCC (9x9)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7545AQ от Analog Devices
• DAC312 от Texas Instruments
• LTC7541ACSW от Linear Technology

Эти аналоги могут предоставить схожую функциональность и подойдут для замены в большинстве приложений, однако перед применением их следует проверить на соответствие всем требованиям вашей системы.
