AD7541AKRZ

AD7541AKRZ от Analog Devices

Общее описание

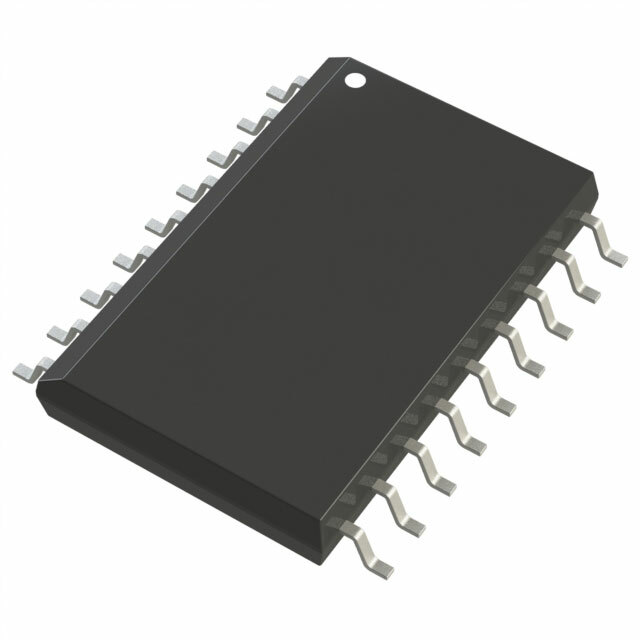

AD7541AKRZ - это 12-битный цифро-аналоговый преобразователь (ЦАП) с токовым выходом и архитектурой R-2R от компании Analog Devices. Преобразователь выполнен в корпусе SOIC-18 (7.50 мм шириной) для поверхностного монтажа (SMT). Отличительной особенностью данного ЦАП является высокая точность преобразования и надежность работы в различных приложениях.

Преимущества

• Высокая точность: линейность (INL) и дифференциальная нелинейность (DNL) не превышают ±0.5 LSB.
• Архитектура R-2R: обеспечивает стабильность и высокую точность преобразования.
• Широкий диапазон питающего напряжения: поддержка от 5 В до 16 В как для аналогового, так и для цифрового питания.
• Быстрое время установления: типичное время установления составляет 600 нс.

Недостатки

• Небуферизированный выход: токовый выход требует внешнего операционного усилителя для преобразования тока в напряжение.
• Ограниченный температурный диапазон: ограничен от 0°C до 70°C, что может не подходить для некоторых промышленных приложений.

Типовое использование

• Прецизионные измерительные системы и контрольно-измерительные приборы.
• Цифровые системы управления и автоматизации.
• Генерация аналоговых сигналов в различных блоках обработки сигналов.
• Высококачественные аудиосистемы.

Рекомендации по применению

• Используйте внешний операционный усилитель для буферизации и преобразования токового выхода в напряжение.
• Обеспечьте надежное заземление и фильтрацию питания для минимизации шумов и помех.
• Рассмотрите возможность использования подходящего внешнего опорного напряжения для повышения точности преобразования.

Основные технические характеристики

• Разрядность ЦАП: 12 бит
• Количество преобразователей: 1
• Время установления: 600 нс (тип.)
• Тип выхода: токовый, небуферизированный
• Дифференциальный выход: да
• Интерфейс данных: параллельный
• Тип опорного напряжения: внешний
• Питание (аналоговое и цифровое): 5 В ~ 16 В
• Линейность (INL): ±0.5 LSB (макс.)
• Дифференциальная нелинейность (DNL): ±0.5 LSB (макс.)
• Корпус / тип монтажа: SOIC-18, поверхностный монтаж (SMT)
• Рабочая температура: 0°C ~ 70°C

Возможные аналоги

• AD7541A (различные версии): сходные характеристики и функциональность.
• AD557: еще один 12-битный токовый ЦАП от Analog Devices.
• DAC1220 от Texas Instruments: низкокачественный аналоговый ЦАП.

Заключение

AD7541AKRZ - это точный и надежный 12-битный ЦАП, идеально подходящий для различных применений, где требуется высококачественное преобразование цифра-аналог. При правильном подключении и использовании внешних компонентов, таких как операционные усилители, данный ЦАП обеспечит превосходное качество сигнала и производительность.
