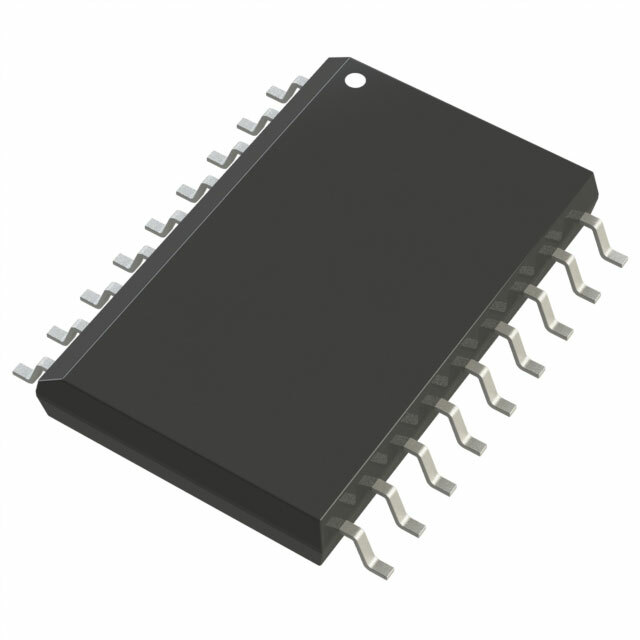

AD7541AKR

AD7541AKR от Analog Devices

Общее описание

AD7541AKR - это монофонический 12-битный ЦАП (цифро-аналоговый преобразователь) от компании Analog Devices. Он предназначен для преобразования цифрового сигнала в аналоговый с высоким уровнем точности и быстродействия. Компактный корпус SOIC-18 делает его удобным для использования в различных электронных устройствах и системах.

Преимущества

• Высокая точность: С разрешением 12 бит, ЦАП обеспечивает высокую точность преобразования цифрового сигнала в аналоговый.
• Быстрое время установления: 600нс (типичное значение), что позволяет использовать его в приложениях, требующих высокой скорости реакции.
• Гибкость питания: Возможность работы при напряжении питания от 5В до 16В как для аналоговой, так и для цифровой частей.
• Дифференциальный выход: Возможность использования дифференциального выхода обеспечивает лучшую помехозащищённость.

Недостатки

• Устаревшая модель: Статус продукта "Obsolete" означает, что он снят с производства и может быть сложно найти его в продаже.
• Буферизация выхода: Отсутствие встроенного выходного буфера может требовать дополнительной схемотехники для согласования с последующими каскадами.

Типовое использование

• Прецизионное измерительное оборудование
• Сигнальные генераторы
• Аналоговые фильтры
• Управление напряжением и током
• Медицинские приборы

Рекомендации по применению

• При проектировании схем с этим ЦАП рекомендуется использовать высококачественные внешние опорные источники для обеспечения максимальной точности преобразования.
• Для минимизации шумов и ошибок следует тщательно разводить печатную плату, отделяя аналоговые и цифровые земли.
• При необходимости использовать внешние буферные усилители для увеличения мощности и стабилизации выходного сигнала.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установления: 600нс (типичное значение)
• Тип выхода: Ток - небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналог: 5В ~ 16В
• Напряжение питания, цифровое: 5В ~ 16В
• INL/DNL (LSB): ±0.5 (максимум), ±0.5 (максимум)
• Архитектура: R-2R
• Рабочий температурный диапазон: 0°C ~ 70°C
• Корпус / тип упаковки: SOIC-18 (0.295", ширина 7.50 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7545 от Analog Devices
• AD7398 от Analog Devices
• MCP4921 от Microchip Technology
• DAC7611 от Texas Instruments

Использование AD7541AKR позволяет разработчикам создавать устройства с высокой точностью аналогового сигнала, обеспечивая надежность и быстродействие преобразования.
