AD7537KP

Цифро-аналоговый преобразователь AD7537KP от Analog Devices

Общее описание

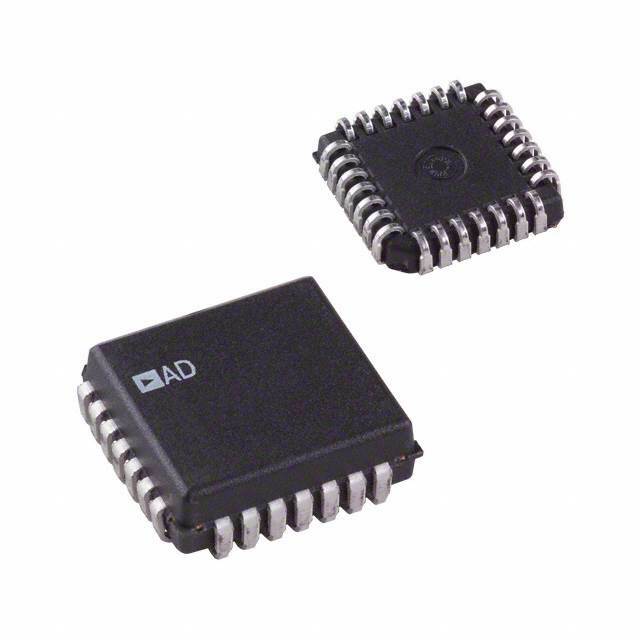

AD7537KP представляет собой 12-битный двоичный цифро-аналоговый преобразователь (DAC) с двумя независимыми каналами. Этот комплементарный металлоксидный полупроводник (CMOS) с архитектурой R-2R обеспечивает высокую точность и стабильность. Устройство упаковано в 28-контактном корпусе PLCC, обеспечивающем компактные размеры и удобство монтажа.

Преимущества

• Высокая точность: 12-битная разрядность обеспечивает точность и детальность преобразования.
• Двойной канал: два независимых DAC позволяют использовать одно устройство для двух различных сигналов.
• Быстрое время установления: всего 1.5 микросекунды.
• Низкое энергопотребление: благодаря CMOS технологии.
• Компактность: упаковка в корпус PLCC помогает экономить место на плате.

Недостатки

• Не буферизированный выход: требует внешнего буфера для некоторых приложений.
• Требуется внешний опорный сигнал: пользователю необходимо обеспечить стабильный опорный сигнал для точного преобразования.

Типовое использование

AD7537KP применяется в устройствах, требующих точного аналогового сигнала, таких как:

• Аудиооборудование
• Промышленные автоматизированные системы
• Управление процессами
• Тестовое и измерительное оборудование
• Цифровое управление усилителя (AGC)

Рекомендации по применению

• Внешний буфер: для увеличения выходного тока установить внешний операционный усилитель.
• Опорное напряжение: использовать высокостабильный источник опорного напряжения для точного преобразования.
• Условия эксплуатации: защитить устройство от экстремальных температур и механических воздействий.

Основные технические характеристики

• Разрядность: 12 бит
• Число каналов (DAC): 2
• Время установления: 1.5 мкс
• Тип выхода: Ток - не буферизированный
• Интерфейс данных: Параллельный
• Тип опорного сигнала: Внешний
• Напряжение питания (аналоговое и цифровое): 10.8 В ~ 16.5 В
• Аналоговый и цифровой интервал напряжений: 10.8 В ~ 16.5 В
• ИНЛ/ДНЛ (младший значащий бит): ±0.5 (макс), ±1 (макс)
• Архитектура: R-2R
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 28-выводный PLCC (11.51x11.51 мм)
• Тип монтажа: Встраиваемый

Возможные аналоги

• AD7398BRUZ от Analog Devices: одно-канальный 12-битный DAC.
• DAC1208LCJ-1 от Texas Instruments: одно-канальный 12-битный DAC с буферизированным выходом и аналогичным временным интервалом.
