AD7534KNZ

AD7534KNZ от Analog Devices

Общее описание

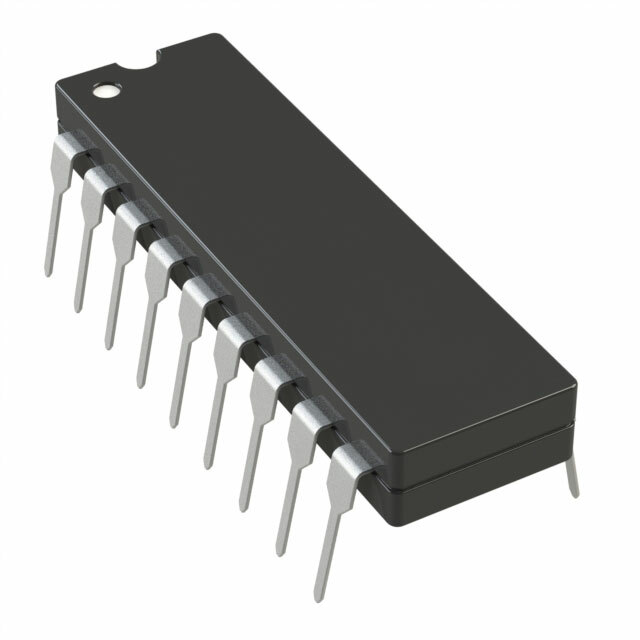

AD7534KNZ – это прецизионный 14-битный цифровой-аналоговый преобразователь (ЦАП) от компании Analog Devices. Компонент выполнен на базе R-2R архитектуры и размещен в корпусе 20-DIP. Он предназначен для преобразования цифровых данных в аналоговые сигналы с высокой точностью и минимальными искажениями.

Преимущества

• Высокая точность: 14-битная разрешающая способность, что обеспечивает малую погрешность в преобразовании.
• Быстрое время установления: Позволяет быстро переходить к конечному значению выходного сигнала за минимальное время (1.5 мкс).
• Широкий диапазон питания: Возможность работы от источников питания с напряжением в диапазоне 11.4V ~ 15.75V как для аналоговой, так и для цифровой части.
• Удобный интерфейс: Параллельный интерфейс для быстрого и легкого подключения.

Недостатки

• Снято с производства: Компонент помечен как устаревший, что может затруднить его закупку и применение в новых разработках.
• Отсутствие буферированного выхода: Требуется дополнительный внешний буфер для некоторых применений.

Типовое использование

• Преобразователи данных
• Прецизионные измерительные приборы
• Управление процессами
• Генерация синусовидных сигналов

Рекомендации по применению

• Использовать внешний высокостабильный опорный источник напряжения для достижения наилучших характеристик.
• При необходимости использовать буфер для увеличения мощности выходного сигнала.
• Избегайте шумных сред, чтобы минимизировать возможность получения неверных данных на выходе.

Основные технические характеристики

• Количество бит (разрядов): 14 бит
• Количество D/A преобразователей: 1
• Время установления: 1.5 µкс
• Тип выхода: Токовый - небезбуферный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Аналоговое напряжение питания: 11.4V ~ 15.75V
• Цифровое напряжение питания: 11.4V ~ 15.75V
• Точность нелинейности (/LSB): ±1 (Макс)
• Архитектура: R-2R лестница
• Температурный диапазон работы: 0°C ~ 70°C
• Корпус / форм-фактор: 20-DIP (0.300", 7.62mm)
• Монтаж: Сквозной монтаж (Through Hole)

Возможные аналоги

• AD7541A: 12-битный ЦАП от Analog Devices с R-2R архитектурой.
• LTC1657: Высокоточный 16-битный ЦАП от Linear Technology.
• MAX517: 12-битный ЦАП с последовательным интерфейсом от Maxim Integrated.

Для дополнительной информации, пожалуйста, обращайтесь к [документации](https://www.analog.com/en/products/ad7534.html) на официальном сайте Analog Devices.
