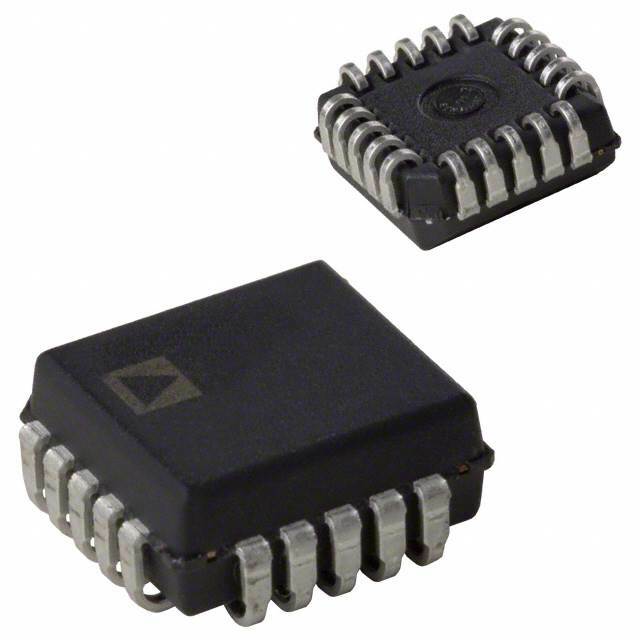

AD7534JP

Цифровой-аналоговый преобразователь AD7534JP от Analog Devices

Общее описание

AD7534JP — это 14-битный цифровой-аналоговый преобразователь (DAC) от компании Analog Devices, предназначенный для точного преобразования цифровых данных в аналоговые сигналы. Устройство выполнено в корпусе 20-PLCC, что обеспечивает надежный монтаж на плате и высокую плотность размещения.

Преимущества

• Высокое разрешение: С разрешением в 14 бит, AD7534JP обеспечивает высокую точность преобразования цифровых сигналов в аналоговые.
• Быстрое время установления: Значение времени установления равно 1.5 мкс, что позволяет использовать данное устройство в быстродействующих системах управления.
• Компактный корпус: Корпус 20-PLCC имеет размеры 9x9 мм, что упрощает размещение на плате и повышает надежность механического соединения.

Недостатки

• Устаревшая модель: Данный компонент считается устаревшим, и его производство может быть прекращено, что затрудняет его использование в новых разработках.
• Не буферированный выход: При необходимости интеграции с точными или шумозащищенными системами потребуются дополнительные компоненты для буферизации сигнала.

Типовое использование

• Системы управления промышленными процессами
• Прецизионное аналоговое управление
• Измерительные приборы и тестовые системы
• Аудио и видео оборудование

Рекомендации по применению

• Используйте внешний опорный источник напряжения для повышения точности преобразования.
• В некоторых приложениях может потребоваться добавление буферного усилителя для улучшения характеристик нагрузки.
• Обеспечьте качественное питание и адекватное управление температурным режимом для стабилизации работы DAC.

Основные технические характеристики

• Разрешение: 14 бит
• Количество DAC: 1
• Время установления: 1.5 мкс
• Тип выхода: Токовый, не буферированный
• Интерфейс данных: Параллельный
• Тип опорного питания: Внешний
• Напряжение питания (аналоговое): 11.4В ~ 15.75В
• Напряжение питания (цифровое): 11.4В ~ 15.75В
• Дифференциальный выход: Нет
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус: 20-PLCC (9x9 мм)

Возможные аналоги

• DAC8841IMSZ от Analog Devices: 14-битный цифровой-аналоговый преобразователь с аналогичными характеристиками.
• MAX525ACWG+ от Maxim Integrated: 14-битный, 4-канальный DAC с параллельным интерфейсом и улучшенными характеристиками по питанию.

Заключение

AD7534JP — это высокоточный 14-битный DAC, подходящий для разнообразных задач по преобразованию цифровых сигналов в аналоговые. Несмотря на его статус устаревшего компонента, он все еще имеет широкое применение в системах, требующих высокой точности и быстродействия.
