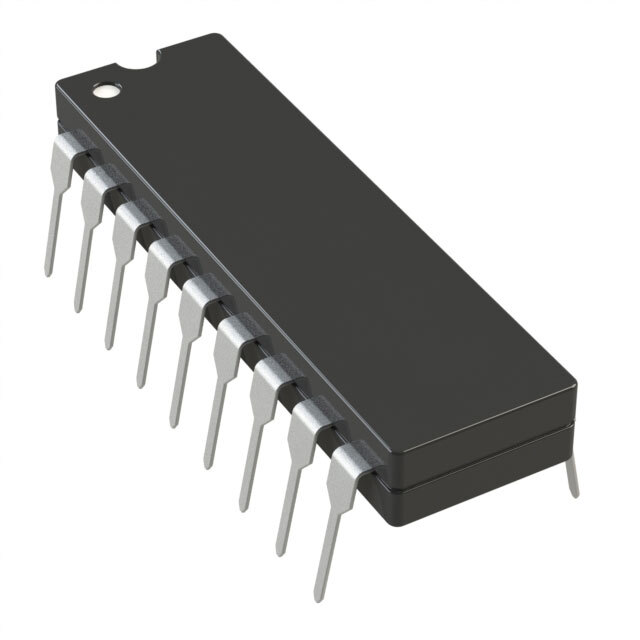

AD7534JN от Analog Devices

Общее описание

AD7534JN - это 14-битный цифрово-аналоговый преобразователь (ЦАП) производства компании Analog Devices. Он выполнен по архитектуре R-2R и предназначен для преобразования цифровых сигналов в аналоговые. Устройство предлагает высокую точность и стабильность как для промышленных, так и для коммерческих приложений.

Преимущества

• Высокая точность преобразования: 14-битная разрядность обеспечивает более точное преобразование цифровых сигналов в аналоговые.
• Быстрое время установления: 1.5 мкс, что делает его подходящим для приложений с высокой скоростью обновления.
• Удобный интерфейс: параллельный интерфейс для легкой интеграции в различные системы.
• Компактные размеры: доступен в корпусе PDIP-20, что облегчает монтаж и экономит место на плате.

Недостатки

• Устаревший статус: компонент более не производится, что затрудняет его использование в новых разработках.

Типовое использование

• Промышленные автоматизированные системы
• Аудио и видеоустройства
• Медицинское оборудование
• Научные инструменты и измерительные приборы

Рекомендации по применению

AD7534JN рекомендуется использовать в системах, где требуется высокая точность преобразования цифровых данных в аналоговые сигналы. Следует учитывать необходимость внешнего опорного напряжения и обеспечение стабильного питания для достижения оптимальных характеристик.

Основные технические характеристики

• Разрядность (бит): 14
• Количество ЦАП: 1
• Время установления: 1.5 мкс
• Выход: Ток - буферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 11.4В - 15.75В
• Напряжение питания, цифровое: 11.4В - 15.75В
• Погрешность нелинейности (INL/DNL): ±2 (макс), ±1 (макс)
• Архитектура: R-2R
• Температурный диапазон: 0°C - 70°C
• Корпус: 20-DIP (0.300", 7.62мм)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• AD7541 от Analog Devices: 12-битный ЦАП с аналогичной архитектурой.
• DAC7431 от Burr-Brown: 12-битный параллельный ЦАП.
• AD565A от Analog Devices: 12-битный монолитный ЦАП.

Использование AD7534JN рекомендуется в системах, где важна высокая точность и быстродействие, и где имеются жесткие требования к качеству сигнала.

Этот компонент уже не выпускается, поэтому при разработке новых проектов рекомендуется выбирать его аналоги, которые находятся в производстве.
