AD7533LNZ от Analog Devices

Общее описание

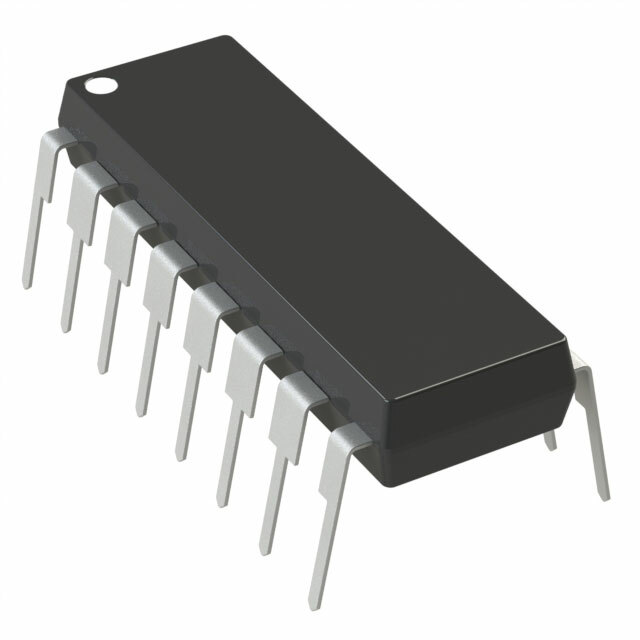

AD7533LNZ — это 10-битный цифровой-аналоговый преобразователь (ЦАП) производства компании Analog Devices. Он построен на архитектуре резисторной лестницы R-2R и предназначен для преобразования цифровых сигналов в аналоговые. Этот компонент поставляется в корпусе 16-PDIP и подходит для монтажа через отверстия (through-hole).

Преимущества

• Рекордное время установления: 800 нс, что обеспечивает высокую производительность в системах реального времени
• Дифференциальный выход для минимизации шумов и улучшения точности выхода
• Поддержка широкого диапазона напряжений питания, как аналогового, так и цифрового: от 5 В до 15 В
• Высокая точность, гарантированная INL/DNL до ±1 LSB

Недостатки

• Выходной ток не буферизирован, что может требовать дополнительного буфера для некоторых применений
• Необходимо внешнее опорное напряжение, что может усложнить схему

Типовое использование

• Преобразование цифровых аудиосигналов в аналоговые для аудиоустройств
• Программируемые источники тока и напряжения
• Цифровое управление аналоговыми системами, такими как системы управления освещением или нагревом
• Медицинские приборы и измерительные системы

Рекомендации по применению

• Для достижения максимальной точности используйте высококачественные внешние опорные напряжения
• При необходимости добавьте буфер на выход для повышения нагрузочной способности и стабильности сигнала.
• Обеспечьте хороший отвод тепла, чтобы избежать перегрева и деградации характеристик

Основные технические характеристики

• Разрядность: 10 бит
• Количество ЦАП: 1
• Время установления: 800 нс
• Тип выхода: Ток - небескомпенсированный
• Дифференциальный выход: Да
• Интерфейс ввода данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 5В ~ 15В
• Напряжение питания (цифровое): 5В ~ 15В
• INL/DNL (LSB): ±1 (макс)
• Архитектура: R-2R
• Температурный диапазон: -40°C ~ 85°C
• Корпус / Тип корпуса: 16-DIP (0.300", 7.62мм)
• Монтаж: Сквозной монтаж (Through Hole)

Возможные аналоги

• [AD7528](https://www.analog.com/en/products/ad7528.html), также от Analog Devices, предлагает аналогичные возможности при меньших размерах
• [DAC0800](https://www.ti.com/product/DAC0800) от Texas Instruments, также служит для преобразования цифрового сигнала в аналоговый и может быть использован в аналогичных приложениях

Этот компонент идеально подходит для широкого спектра приложений, требующих высоко производительности и точности цифрово-аналогового преобразования.
