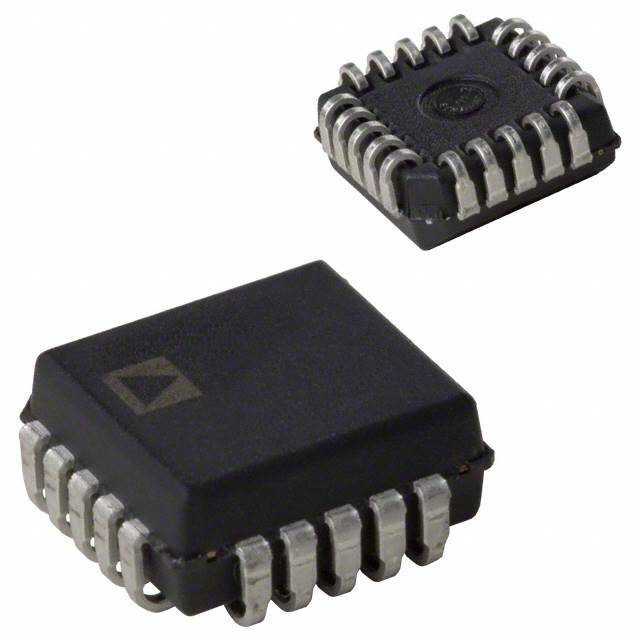

AD7533KPZ-REEL

Описание компонента AD7533KPZ-REEL от Analog Devices

Общее описание

AD7533KPZ-REEL — это цифровой преобразователь в аналоговый (ЦАП) с разрешением 10 бит, производимый компанией Analog Devices. Этот компонент предназначен для преобразования цифровых данных в аналоговый сигнал и нашел широкое применение в различных сферах электроники, включая управление и мониторинг систем, аудио и видеотехнику, а также интеллектуальные системы.

Преимущества

• Высокое разрешение: 10-битное разрешение позволяет формировать более точные аналоговые сигналы.
• Быстрое время установления: Всего 800 нс времени установления предоставляет высокий уровень производительности в динамических системах.
• Компактность: Корпус 20-PLCC (9x9 мм) подходит для поверхностного монтажа и уменьшает занимаемое место на плате.
• Широкий диапазон напряжений питания: Поддерживает напряжение питания от 5В до 15В, что расширяет спектр возможных применений.

Недостатки

• Не буферизованный выходной сигнал: Выходной сигнал по току может потребовать дополнительных схем для буферизации, если требуется напряженный выход.
• Внешняя опорная напряжение: Необходимо внешнее опорное напряжение, что может усложнить схему.

Типовое использование

• Системы управления: используется для управления исполнительными механизмами в промышленных и автоматизированных системах.
• Аудио системы: Применяется в ЦАП-подсистемах для высококачественного воспроизведения звука.
• Измерительные приборы: Идеально подходит для использования в точных измерительных системах, где требуются стабильные аналоговые сигналы.

Рекомендации по применению

• Буферизация выхода: Для более стабильной работы возможно потребуется внешний операционный усилитель для буферизации выходного сигнала.
• Опорное напряжение: Выбор качественного и стабильного источника внешнего опорного напряжения значительно повысит точность работы ЦАП.
• Термостабильность: При проектировании системы необходимо учесть температурный режим работы ЦАП для обеспечения стабильной работы в широком диапазоне температур.

Основные технические характеристики

• Разрядность: 10 бит
• Количество ЦАП: 1
• Время установления: 800 нс
• Тип выхода: Токовый, без буфера
• Дифференциальный выход: Да
• Интерфейс передачи данных: Параллельный
• Тип опорного напряжения: Внешнее
• Диапазон напряжения питания, аналоговый: 5В ~ 15В
• Диапазон напряжения питания, цифровой: 5В ~ 15В
• INL/DNL (LSB): ±1 (максимум)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус: 20-LCC (J-Lead)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• AD7523 от Analog Devices: Аналогичный ЦАП с меньшими параметрами разрядности.
• DAC1000 от Texas Instruments: Альтернативный 10-битный ЦАП от другого производителя.
• MAX5250 от Maxim Integrated: 8-битный ЦАП с низким энергопотреблением.

Этот многофункциональный компонент представляет собой идеальный выбор для широкого спектра приложений, обеспечивая высокий уровень точности и надежности.
