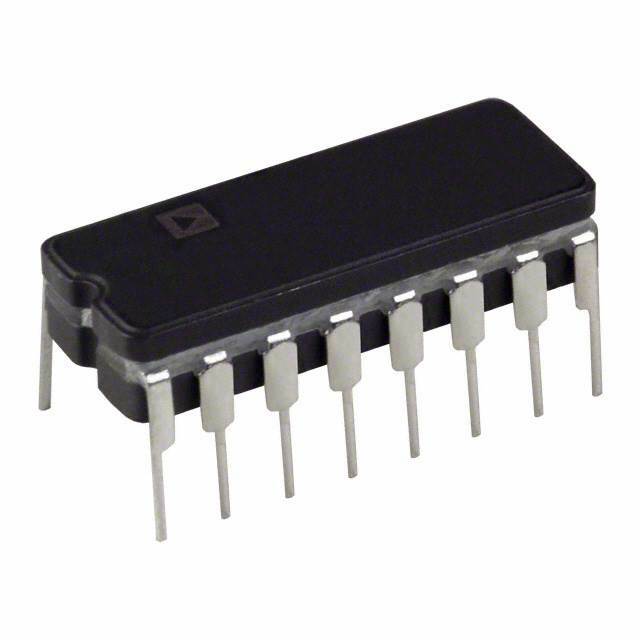

AD7533CQ

Описание компонента AD7533CQ от Analog Devices

Общее описание: AD7533CQ - это 10-битный ЦАП (цифро-аналоговый преобразователь) R-2R архитектуры производства Analog Devices. Компонент предназначен для высокоточного преобразования цифровых сигналов в аналоговые, обладает двумя дифференциальными выходами и широко используется в системах управления и обработки сигналов.

Преимущества:

• Высокое разрешение: 10 бит
• Быстрое время установления (settling time) - всего 800 нс
• Дифференциальные выходы для улучшения качества сигнала
• Широкий диапазон входных напряжений: от 5В до 15В для аналога и цифровой части
• Надежная конструкция в виде DIP пакета, удобного для использования в прототипировании и производстве

Недостатки:

• Требует внешнего опорного напряжения
• Выходной ток не буферизированный, что может потребовать дополнительного буферирования в некоторых приложениях

Типовое использование:

• Преобразование цифровых данных в аналоговые сигналы в системах управления
• В системах обработки аудио и видео, где требуется высокая точность и быстродействие
• В приборах и системах измерений
• В цифровых усилителях и генераторах сигналов

Рекомендации по применению:

• Используйте внешний источник стабильного опорного напряжения для обеспечения точности преобразования
• При необходимости используйте буфер на выходе для увеличения нагрузки
• Поддерживайте правильные уровни питания для аналоговой и цифровой частей для предотвращения деградации сигнала

Основные технические характеристики:

• Количество бит (резолюция): 10 бит
• Количество ЦАП конвертеров: 1
• Время установления: 800 нс
• Тип выхода: Ток - небивизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 5В - 15В
• Напряжение питания, цифровое: 5В - 15В
• Архитектура: Р-2Р
• Рабочая температура: -40°C до 85°C
• Корпус / габариты: 16-сердоп (0.300", 7.62мм)
• Тип монтажа: Сквозной монтаж (through hole)

Возможные аналоги:

• AD7543AQ
• DAC0830LCN
• AD7524JN

Ссылки и дополнительные материалы

• [Datasheet AD7533CQ](https://www.analog.com/media/en/technical-documentation/data-sheets/ad7525.pdf)
