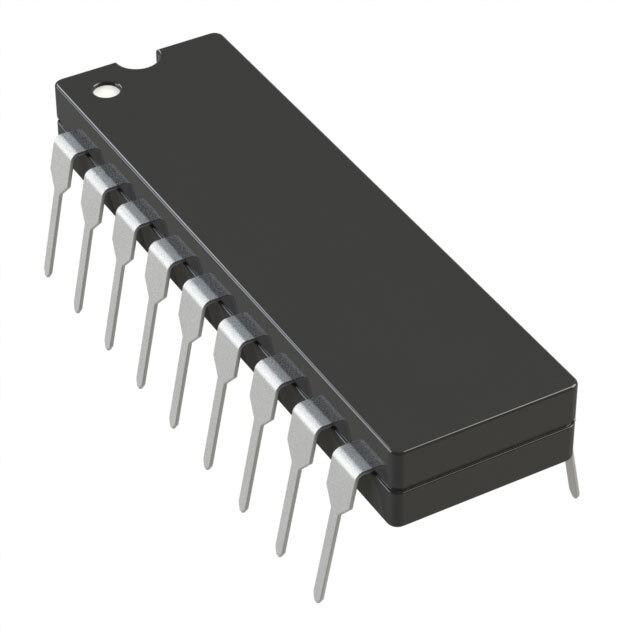

AD7528JNZ

AD7528JNZ от Analog Devices

Общее описание

AD7528JNZ - это 8-битный цифровой-аналоговый преобразователь (DAC) от компании Analog Devices, который имеет два независимых канала. Он выполнен по схеме R-2R и поставляется в корпусе 20-PDIP. Этот преобразователь идеально подходит для точного управления аналоговыми сигналами, требующих высокого разрешения и быстрого времени отклика.

Преимущества

• Высокое разрешение: 8-битный преобразователь обеспечивает достаточное разрешение для большинства приложений, связанных с обработкой аналоговых сигналов.
• Два независимых канала: Возможность работы с двумя аналоговыми сигналами одновременно.
• Высокая скорость: Время стабилизации составляет всего 400 нс, что позволяет использовать его в быстродействующих системах.
• Широкий диапазон питания: Поддержка питания как на уровне 5В, так и до 15В, что делает его совместимым с различными системами.

Недостатки

• Не буферизированный выход: Этот компонент имеет не буферизированный токовый выход, что требует дополнительного буфера для работы с нагрузками.
• Внешняя ссылка: Требуется внешний источник опорного напряжения, что может потребовать дополнительных компонентов.

Типовое использование

• Генерация аналоговых сигналов в системах управления и автоматизации
• Источники сигналов для тестирования и измерительных приборов
• Звуковые генераторы и музыкальные синтезаторы
• Управление переменными в системах сигнализации и безопасности

Рекомендации по применению

• Используйте внешний буфер для работы с нагрузками, требующими напряжения.
• Старайтесь использовать высококачественный внешний источник опорного напряжения для обеспечения высокой точности.
• Обеспечьте соответствующее развязывание питания для минимизации шумов и помех.

Основные технические характеристики

• Разрешение: 8 бит
• Количество каналов: 2
• Время стабилизации: 400 нс
• Тип выхода: Токовый - не буферизированный
• Диапазон напряжений питания (аналоговое): 5В ~ 15В
• Диапазон напряжений питания (цифровое): 5В ~ 15В
• Тип интерфейса данных: Параллельный
• Температурный диапазон работы: -40°C ~ 85°C
• Корпус: 20-DIP (0.300", 7.62 мм)
• Способ монтажа: Сквозной монтаж

Возможные аналоги

• MCP4802 от Microchip: 8-битный DAC с двумя каналами и SPI-интерфейсом, может быть выбран как аналог для приложений с меньшими требованиями по скорости.
• AD5628 от Analog Devices: 12-битный DAC с восемью каналами, для приложений, требующих большего разрешения и большего количества каналов.
