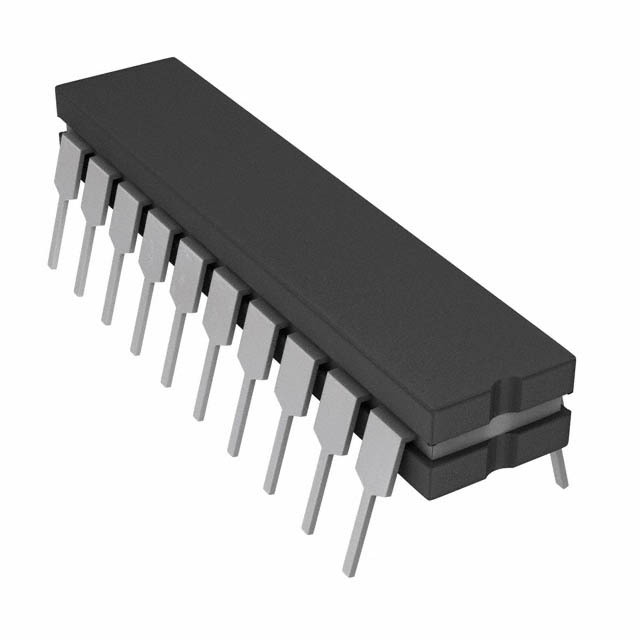

AD7528BQ от Analog Devices

Общие сведения

AD7528BQ - это двухканальный цифро-аналоговый преобразователь (ЦАП) с 8-битной разрядностью от компании Analog Devices. Данный компонент предназначен для высокоточных приложений, требующих преобразования цифровых данных в аналоговый сигнал.

Преимущества

• Два независимых канала: Устройство предлагает два ЦАП с отдельными выходами, что позволяет использовать его в приложениях, требующих нескольких аналоговых сигналов.
• Высокая скорость установки: Время устанавливаемости сигнала составляет всего 400 наносекунд, что делает его подходящим для высокоскоростных приложений.
• Широкий диапазон питающих напряжений: Аналоговые и цифровые цепи могут питаться напряжением от 5 до 15 В, что обеспечивает гибкость применения в различных системах.

Недостатки

• Не буферированный выходной ток: Это означает, что выходной сигнал требует дополнительного буферирования для некоторых приложений.
• Зависимость от внешней опорной нестабильности: Поскольку устройство использует внешний опорный сигнал, его стабильность сильно зависит от качества этого сигнала.

Типовое использование

• Преобразователи данных в системах управления
• Аудио системы
• Инструментальные и измерительные приборы
• Регулировка нижних уровней напряжения в аналоговых схемах

Рекомендации по применению

• Используйте эффективное экранирование и заземление для минимизации электромагнитных помех.
• Используйте качественный внешний опорный сигнал для обеспечения высокой точности преобразований.
• Поместите дополнительные буферные усилители на выход для улучшения выходных характеристик.

Основные технические характеристики

• Разрядность: 8 бит
• Число D/A преобразователей: 2
• Время установления: 400 нс
• Тип выхода: Ток - не буферированный
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 5 В ~ 15 В
• Напряжение питания, цифровое: 5 В ~ 15 В
• Неинтегральность (INL): ±0.5 LSB макс.
• Дифференциальная неинтегральность (DNL): ±1 LSB макс.
• Архитектура: R-2R
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 20-CDIP (0.300", 7.62 мм)
• Тип монтажа: В отверстия

Возможные аналоги

• DAC0800LCN от Texas Instruments
• MCP4802-E/P от Microchip Technology
• DAC0832LCN от Texas Instruments

Заключение

AD7528BQ от Analog Devices является универсальным и надежным решением для преобразования цифровых сигналов в аналоговые, особенно подходящим для применений, требующих высокоскоростного и высокоточного преобразования.
