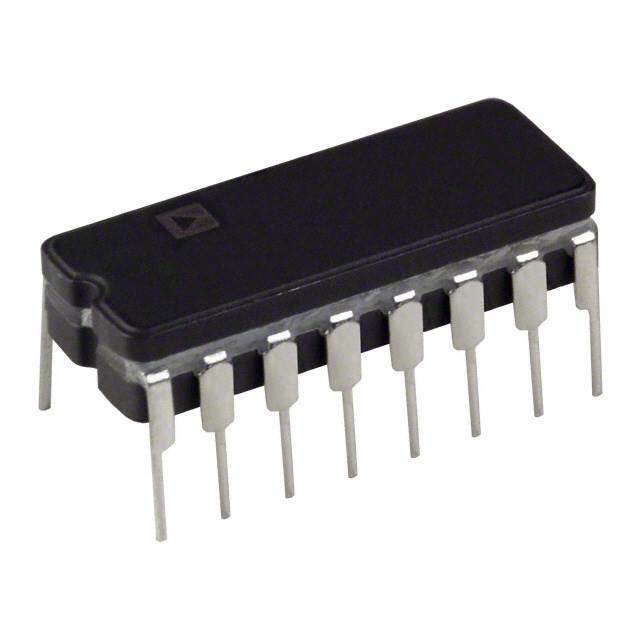

AD7524TQ

ЦАП метровой разрядности (AD7524TQ) от Analog Devices

Общее описание

AD7524TQ — 8-разрядный цифровой к аналоговому преобразователь (ЦАП) от компании Analog Devices. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые с высокой точностью и надежностью. Он выполнен в корпусе 16-CERDIP, что обеспечивает удобство монтажа и использования в различных приложениях.

Преимущества

• Высокая точность: Архитектура R-2R обеспечивает стабильное и точное преобразование сигналов.
• Широкий диапазон питающих напряжений: Поддержка как аналогового, так и цифрового питания в пределах от 5 В до 15 В.
• Высокая скорость срабатывания: Время установления сигнала составляет всего 500 нс.
• Широкий температурный диапазон: Может работать в условиях от -55°C до 125°C, что делает его подходящим для использования в различных экстремальных условиях.

Недостатки

• Необходимость внешней опорной цепи: Для корректной работы требуется внешний опорный источник напряжения.
• Буферизация выходного сигнала: Выходной сигнал не буферизован и может потребовать дополнительной обработки.

Типовое использование

• Цифровые системы управления: Используется для преобразования цифровых команд в аналоговые сигналы.
• Аудиосистемы: Применяется для цифровых аудиоустройств, требующих высокоточного преобразования сигнала.
• Измерительные приборы: Применяется в приборах, которые требуют точного аналого-цифрового преобразования.

Рекомендации по применению

• Используйте внешний опорный источник напряжения: Для достижения максимальной точности и стабильности преобразования.
• Буферизуйте выходной сигнал: Если необходима более высокая нагрузочная способность, используйте операционные усилители для буферизации выходного сигнала.
• Обеспечьте качественную фильтрацию питания: Для уменьшения шумов и улучшения линейности преобразования предупреждаем о необходимости фильтрации питающих напряжений.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАПов: 1
• Время установления сигнала: 500 нс
• Тип выхода: Токовый, небуферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Питающее напряжение (аналоговое): 5 В - 15 В
• Питающее напряжение (цифровое): 5 В - 15 В
• ИНЛ/ДНЛ (LSB): ±0,5 (макс)
• Архитектура: R-2R
• Рабочая температура: -55°C - 125°C
• Корпус: 16-CERDIP

Возможные аналоги

• DAC0800LCN от Texas Instruments: 8-разрядный ЦАП с аналогичными характеристиками.
• AD558JN от Analog Devices: Компактный 8-разрядный ЦАП с интегрированным опорным источником напряжения.

Этот компонент идеально подходит для приложений, требующих высокой точности и надежности в аналогово-цифровом преобразовании, и найдет свое применение в широком спектре устройств и систем.
