AD7524LPZ-REEL

AD7524LPZ-REEL от Analog Devices

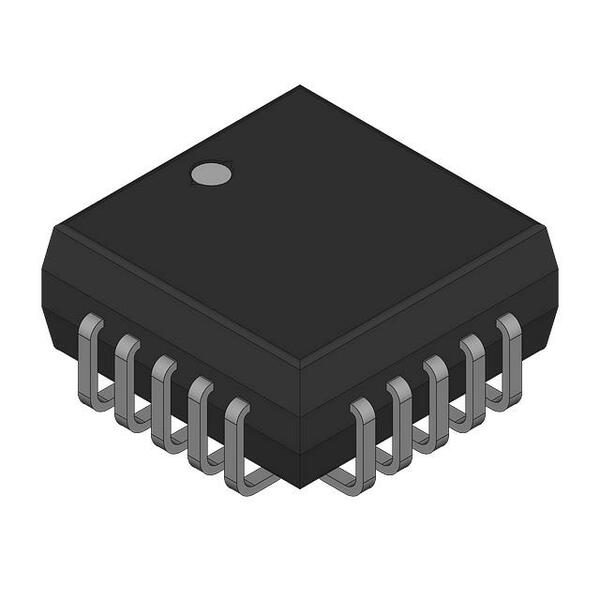

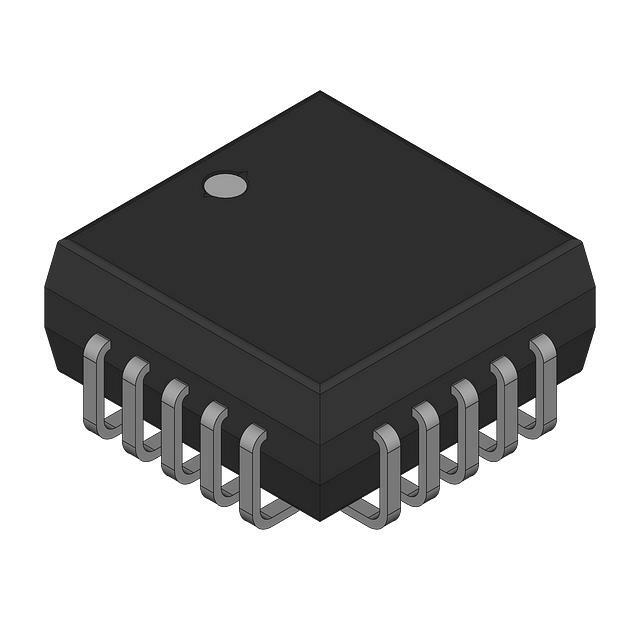

Общее описание: AD7524LPZ-REEL — это 8-битный цифро-аналоговый преобразователь (ЦАП) с параллельным интерфейсом от компании Analog Devices. Данный чип использует архитектуру R-2R, обеспечивая высокую точность преобразования и минимальные погрешности. Он представлен в корпусе 20-PLCC (9x9), что делает его компактным и удобным для монтажа на платах.

Преимущества:

• Высокая точность преобразования: минимальные нелинейности (±0.125 LSB).
• Широкий диапазон питания, как для аналоговой, так и для цифровой части (5V ~ 15V).
• Высокая скорость установления выходного сигнала (250 нс), подходящая для высокоскоростных приложений.
• Поддержка внешнего опорного напряжения для повышения гибкости и точности.

Недостатки:

• Отсутствие встроенного буфера на выходе, что может потребовать дополнительных компонентов.
• Относительно высокое потребление мощности из-за широкого диапазона питания.

Типовое использование:

• Звуковые и видеоцентры.
• Регулировка усиления в аналоговых усилителях.
• Генерация аналоговых сигналов из цифровых для различных приборов.
• Промышленные системы автоматизации и управления.
• Медицинские приборы, требующие высокоточных аналоговых сигналов.

Рекомендации по применению:

• При проектировании схемы важно использовать высококачественные внешние опорные напряжения для обеспечения стабильной и точной работы.
• Рекомендуется добавить внешний буфер в цепи вывода для защиты и стабилизации выходного сигнала.
• Для обеспечения надежной работы, следует соблюдать требования по электромагнитной совместимости и защитить цепи от внешних помех.

Основные технические характеристики:

• Разрядность: 8 бит.
• Количество ЦАП: 1.
• Время установления: 250 нс.
• Тип вывода: Токовый (без буферизации).
• Дифференциальный выход: Да.
• Интерфейс данных: Параллельный.
• Тип опорного напряжения: Внешнее.
• Диапазон питающих напряжений (аналоговый и цифровой): 5V ~ 15V.
• Нелинейности (INL/DNL): ±0.125 LSB.
• Архитектура: Умножающий R-2R.
• Рабочая температура: -40°C ~ 85°C.
• Корпус и размеры: 20-PLCC (9x9 мм), монтаж на поверхность.

Возможные аналоги:

• MCP4801 от Microchip
• DAC0808 от Texas Instruments
• TLC7226 от Texas Instruments
• AD7303 от Analog Devices

При выборе аналогов обязательно учитывайте специфические параметры и требования вашего проекта.
