AD7524LN

AD7524LN от Analog Devices

Общее описание

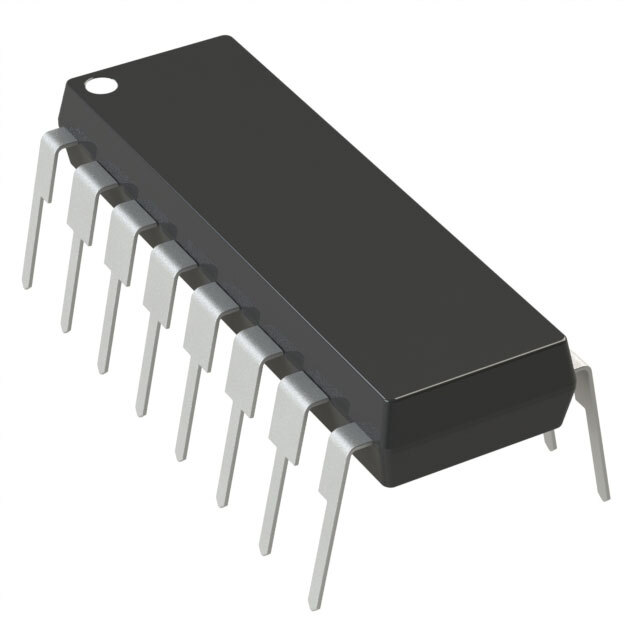

AD7524LN представляет собой 8-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые, и особенно эффективен в приложениях, требующих точного и быстрого преобразования данных. AD7524LN выпускается в корпусе DIP-16, что обеспечивает удобство монтажа на плату и совместимость с различными схемами.

Преимущества

• Высокая точность: Благодаря внутреннему архитектурному решению R-2R, этот ЦАП обеспечивает высокую линейность и точность преобразования.
• Быстрое время установки: Время установки составляет всего 500 нс, что делает его подходящим для высокоскоростных приложений.
• Широкий диапазон напряжений питания: Возможность питания как от аналогового, так и от цифрового источника в диапазоне от 5В до 15В.
• Широкий температурный диапазон: Рабочая температура от -40°C до 85°C, что позволяет использовать его в различных климатических условиях.

Недостатки

• Ограниченное разрешение: Разрешение 8 бит может быть недостаточным для приложений, требующих высокой точности.
• Устаревшая модель: Данный компонент считается устаревшим и может быть трудно доступен на рынке.

Типовое использование

• Управление аналоговыми компонентами в цифровых схемах.
• Генерация сигналов для тестирования и проверки оборудования.
• Преобразование цифровых аудиосигналов в аналоговые для аудиосистем.
• Регулировка коэффициентов усиления в аналоговых усилителях.

Рекомендации по применению

• Используйте внешние источники опорного напряжения для улучшения точности преобразования.
• Убедитесь в надлежащем монтаже корпуса DIP-16 для минимизации паразитных индуктивностей и емкостей.
• Рекомендуется использовать фильтры для подавления шума на входе питания.

Основные технические характеристики

• Разрешение: 8 бит
• Количество D/A преобразователей: 1
• Время установки: 500 нс
• Выход: Токовый, небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Диапазон напряжения питания (аналоговое и цифровое): 5В ~ 15В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 16-DIP (0.300", 7.62мм)
• Способ монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• MAX522ACPA+ от Maxim Integrated (8-битный ЦАП)
• DAC0800LCN/NOPB от Texas Instruments (8-битный ЦАП)
• AD558JN от Analog Devices (8-битный ЦАП)

Использование AD7524LN позволяет реализовать точное и быстрое преобразование цифровых сигналов в аналоговые, что делает его незаменимым компонентом в цифровых и аналоговых схемах различной сложности.
