AD7524KPZ

Цифро-аналоговый преобразователь AD7524KPZ от Analog Devices

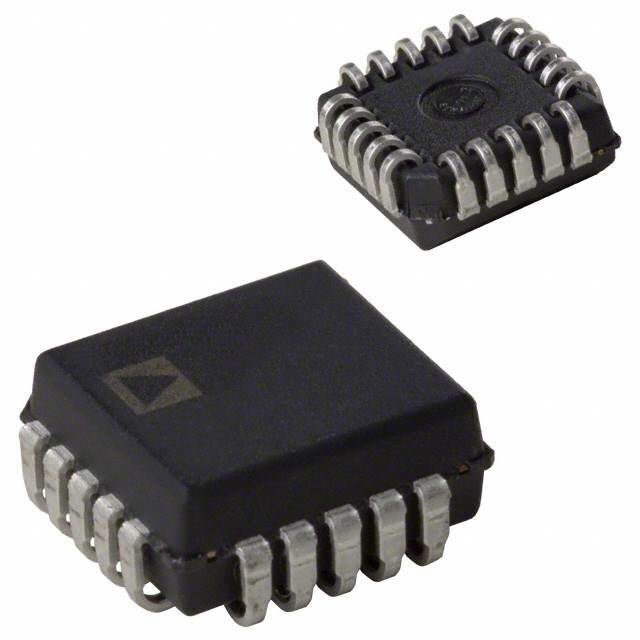

Общее описание: AD7524KPZ — это 8-битный цифро-аналоговый преобразователь (ЦАП) производства компании Analog Devices. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые, что позволяет его использовать в различных задачах, связанных с обработкой и генерацией аналоговых сигналов. Устройство выполнено в корпусе 20-PLCC (9x9 мм), что обеспечивает высокую плотность монтажа и компактные размеры готовой системы.

Преимущества:

• Высокая точность преобразования: Обеспечивает точность на уровне ±0.5 LSB.
• Широкий диапазон питающих напряжений: Рабочее аналоговое и цифровое напряжение может варьироваться от 5 В до 15 В.
• Быстрое время установки: Обеспечивает быстрое время отклика со значением до 500 нс.
• Надежность и стабильность: Высокое качество компонентов компании Analog Devices.

Недостатки:

• Внешняя опорная связь: Требование использования внешнего источника опорного напряжения может усложнить систему.
• Параллельный интерфейс: Упрощает управление, но может потребовать больше выводов микроконтроллера.

Типовое использование:

• Цифровые аудиосистемы: Может служить для генерации аналоговых аудиосигналов из цифровых данных.
• Измерительные системы: Используется в системах сбора данных для преобразования цифровых значений в аналоговые сигналы.
• Регулирование и управление: Применим в системах управления, где требуется точное аналоговое управление обработкой данных.

Рекомендации по применению:

• Обеспечьте адекватную фильтрацию питания для минимизации шума и помех.
• Используйте согласно спецификациям внешнее опорное напряжение для достижения номинальной точности.
• Следите за правильным монтажом корпуса 20-PLCC для обеспечения термической и электрической стабильности.

Основные технические характеристики:

• Разрядность: 8 бит
• Количество ЦАП: 1
• Время установления: 500 нс (макс.)
• Тип выхода: Токовый — буферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Питающее напряжение (аналоговое): 5 В ~ 15 В
• Питающее напряжение (цифровое): 5 В ~ 15 В
• Точность (INL/DNL): ±0.5 LSB (макс.)
• Архитектура: R-2R
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус/Изоляция: 20-PLCC (9x9 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• AD7545: Альтернативный 12-битный ЦАП от Analog Devices с улучшенной точностью.
• DAC0808: Классический 8-битный ЦАП от других производителей.
• TLV5618: Двухканальный 8-битный ЦАП от Texas Instruments с последовательным интерфейсом.

Используя AD7524KPZ, вы получаете надежное и точное устройство, подходящее для широкого спектра задач, где требуется конвертация цифровых сигналов в аналоговые.
