AD7524JRZ

AD7524JRZ от Analog Devices

Общее описание

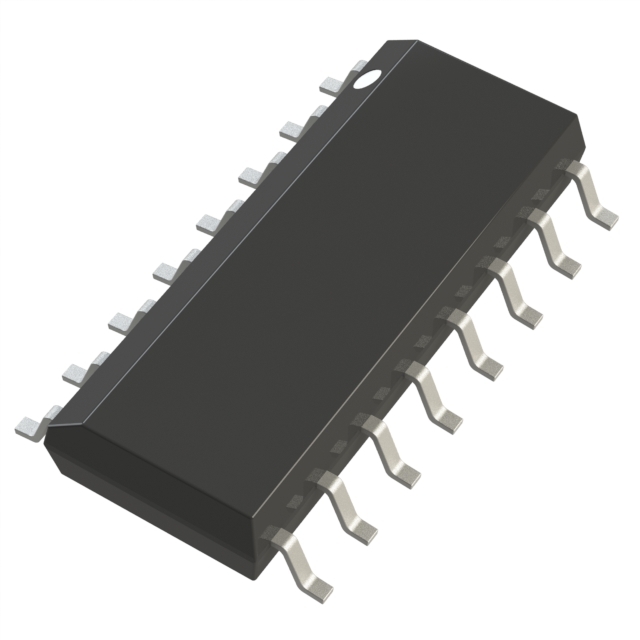

AD7524JRZ — это 8-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices, выполненный по технологии R-2R сетки. Устройство обладает высокой точностью и быстрым временем установления выходного сигнала, делая его идеальным для разнообразных приложений, требующих преобразования цифровых данных в аналоговые сигналы. AD7524JRZ поставляется в корпусе типа SOIC-16 и предназначен для поверхностного монтажа.

Преимущества

• Высокое быстродействие: Время установления составляет всего 500 нс.
• Простота использования: Параллельный интерфейс данных обеспечивает легкость интеграции с микроконтроллерами и процессорами.
• Гибкость по напряжению: Широкий диапазон питающих напряжений от 5В до 15В как для аналоговой, так и для цифровой части.
• Высокая точность: Параметр INL (интегральная нелинейность) не превышает ±0.5 LSB.

Недостатки

• Выходной ток не буферирован: Требует внешнего буферного каскада для работы с низкоомными нагрузками.
• Внешний опорный источник: Требует внешнего опорного напряжения для корректной работы.

Типовое использование

• Генерация аналоговых сигналов из цифровых данных
• Системы управления и автоматизации
• Звуковые системы и усилители
• Медицинские приборы
• Цифровые тестовые и измерительные приборы

Рекомендации по применению

• Выходной буфер: Используйте внешний операционный усилитель для буферизации выхода и работы с более низкими сопротивлениями нагрузки.
• Питание: Обеспечьте стабильное и качественное питание, избегайте помех и шумов.
• Температурный режим: Убедитесь, что устройство работает в пределах температурного диапазона от -40°C до 85°C.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 1
• Время установления: 500 нс
• Тип выхода: Ток - не буферированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Опорное напряжение: Внешнее
• Напряжение питания, аналоговое: 5В ~ 15В
• Напряжение питания, цифровое: 5В ~ 15В
• Интегральная нелинейность (INL): ±0.5 LSB (макс.)
• Архитектура: R-2R
• Корпус: SOIC-16
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD558 от Analog Devices
• DAC08 от Analog Devices
• MCP4901 от Microchip
• MAX522 от Maxim Integrated

AD7524JRZ — это надежный и точный цифро-аналоговый преобразователь, подходящий для широкого спектра задач, где требуется преобразование цифрового сигнала в аналоговый с высокой точностью и скоростью.
