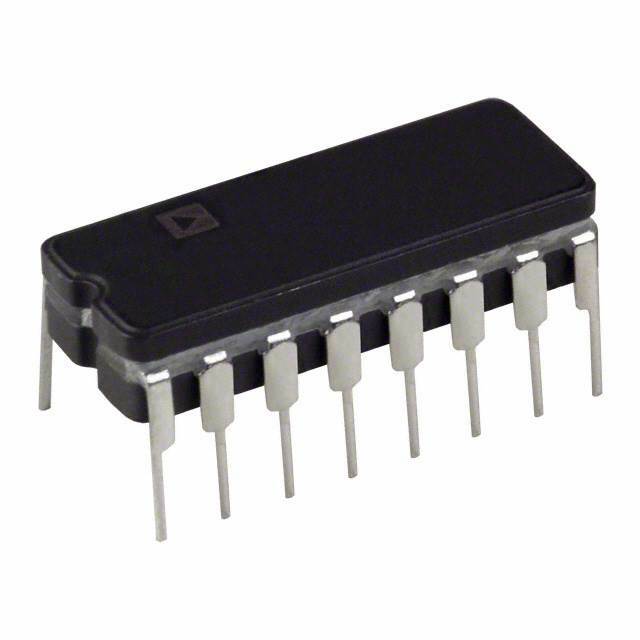

AD7524AQ

Цифро-аналоговый преобразователь (ЦАП) AD7524AQ от Analog Devices

Общее описание:

AD7524AQ - это цифровой- аналоговый преобразователь (ЦАП) с разрешением 8 бит, выпускаемый компанией Analog Devices. Этот ЦАП выполнен по архитектуре типа R-2R и обеспечивает высокую точность преобразования цифровых сигналов в аналоговые. Он предназначен для работы в широком диапазоне применений, включая аудио- и видеосистемы, промышленные измерения и контроль, а также системы управления.

Преимущества:

• Высокая точность: Гарантированная абсолютная ошибка линейности (INL) не превышает ±0.5 LSB, что обеспечивает надежное преобразование данных.
• Быстрая скорость установления: Время установления выходного значения составляет всего 500 нс, что делает этот ЦАП подходящим для применения в высокоскоростных системах.
• Широкий диапазон напряжений питания: Возможность работы от 5V до 15V для цифровой и аналоговой частей.
• Простота интеграции: ЦАП имеет параллельный интерфейс данных, что упрощает его использование в системах с микроконтроллерами и процессорами.

Недостатки:

• Отсутствие буферизации выхода: Выходной сигнал является токовым и требует дополнительного внешнего усилителя для преобразования в напряжение.
• Требуется внешний опорный источник: Отсутствие встроенного опорного источника напряжения может потребовать дополнительной схемотехники.

Типовое использование:

• Аудио- и видеосистемы: Преобразование цифровых аудио- и видеосигналов в аналоговые для последующего воспроизведения или обработки.
• Промышленные системы измерений и управления: Преобразование цифровых данных в аналоговые для управления исполнительными устройствами или для создания аналоговых сигналов в измерительных системах.
• Системы автоматизации и управления: Использование в качестве ЦАП в контроллерах и управляющих модулях.

Рекомендации по применению:

• Используйте внешний усилитель: Для получения напряжения из токового выхода используйте внешний операционный усилитель в конфигурации преобразователя ток-напряжение.
• Организуйте правильное охлаждение: При необходимости обеспечьте надлежащие условия охлаждения для снижения тепловызванного дрейфа характеристик.
• Планируйте импульсную защиту: При работе в условиях высокого уровня электрических шумов предусмотрите правильное экранирование и фильтрацию.

Основные технические характеристики:

• Разрядность: 8 бит
• Количество ЦАП: 1
• Время установления: 500 нс
• Тип выхода: Ток - не буферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое, цифровое): 5V ~ 15V
• INL/DNL: ±0.5 (Максимум)
• Рабочая температура: -40°C ~ 85°C
• Корпус: 16-CDIP (0.300", 7.62мм)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги:

• DAC084S085 от Texas Instruments
• MCP4921 от Microchip Technology

AD7524AQ компании Analog Devices - это надежный и высокоточный ЦАП, который подходит для множества применений и обеспечивает отличное качество преобразования благодаря своей точности и быстроте.
