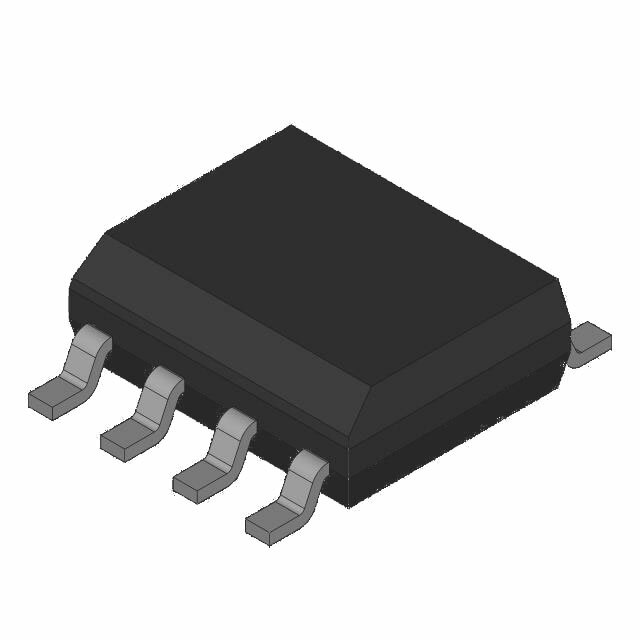

AD7520TQ

Цифро-аналоговый преобразователь AD7520TQ от Analog Devices

Общее описание: AD7520TQ — это 10-разрядный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он предлагает высокий уровень производительности и надежности, подходящей для различных применений в аналоговых и цифровых системах.

Преимущества:

• Высокое разрешение 10 бит обеспечивает отличную точность и качество аналоговых выходных сигналов.
• Низкое время установления (500 нс), что делает устройство пригодным для высокоскоростных приложений.
• Широкий диапазон напряжения питания (5 В ~ 15 В) для большей гибкости в различного рода проектах.
• Надежная работа при высоких температурах благодаря керамическому корпусу 16-CERDIP.

Недостатки:

• Требует внешнего опорного напряжения, что может усложнить интеграцию в некоторые системы.
• Отсутствие дифференциального выхода может ограничить применение в некоторых специфических случаях.

Типовое использование:

• Управление аналоговыми устройствами в цифровых системах.
• Прецизионные измерительные приборы и системы управления.
• Приложения, требующие преобразования цифровых сигналов в аналоговые (например, аудиоустройства).

Рекомендации по применению:

• Убедитесь, что напряжения питания находятся в рекомендованном диапазоне (5 В ~ 15 В).
• Используйте внешний высокостабильный опорный источник напряжения для достижения максимальной точности ЦАП.
• Следует учитывать необходимое время установления (500 нс) при разработке высокоскоростных систем.

Основные технические характеристики:

• Разрядность: 10 бит
• Количество преобразователей (D/A): 1
• Время установления: 500 нс
• Тип выхода: Токовый, необуфференный
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Диапазон напряжения питания, аналогового: 5 В ~ 15 В
• Диапазон напряжения питания, цифрового: 5 В ~ 15 В
• Нелинейность (INL/DNL, LSB): ±2
• Архитектура: Умножительный ЦАП
• Корпус: 16-CERDIP
• Тип монтажа: Сквозной

Возможные аналоги:

• AD7533 от Analog Devices
• DAC0832 от Texas Instruments
• DAC0800 от Texas Instruments

AD7520TQ является универсальным и надежным ЦАП, идеально подходящим для различных приложений, требующих высокоточные и быстродействующие аналоговые выходные сигналы.
