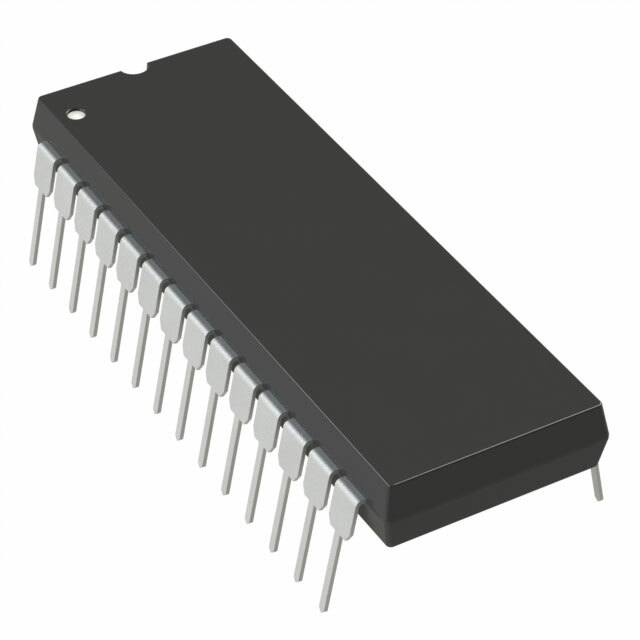

AD7506KNZ

AD7506KNZ от Analog Devices

Общее описание

AD7506KNZ – это аналоговый мультиплексор от компании Analog Devices, представленный в 28-выводном корпусе DIP. Устройство предоставляет функцию 16:1 мультиплексора, что позволяет выбор одного из 16 входных каналов. Этот интегральный компонент предназначен для использования в различных приложениях, включая системы сбора данных, аудио- и видеокоммуникацию и другие аналоговые/цифровые интерфейсы.

Преимущества

• Высокая функциональность: Поддержка 16:1 мультиплексирования делает его универсальным для множества применений.
• Низкое сопротивление в режиме "вкл": Максимальное сопротивление в режиме "включено" составляет 450 Ом.
• Быстрое переключение: Время переключения составляет 1.5 мкс (включение) и 1 мкс (выключение).
• Стандартный корпус: 28-выводный DIP корпус удобен для прототипирования и интеграции.

Недостатки

• Относительно высокий уровень сопротивления в режиме "вкл": 450 Ом может быть ограничивающим фактором для высокоточных применений.
• Ограниченный рабочий температурный диапазон: Рабочий диапазон от 0°C до 70°C может не подходить для экстремальных условий.

Типовое использование

• Системы сбора данных: Использование для мультиплексирования сигналов с нескольких датчиков.
• Аудио и видеокомуникация: Переключение между различными аудио или видеосигналами.
• Аналоговые/цифровые интерфейсы: Управление и маршрутизация сигналов в различных аналоговых и цифровых системах.

Рекомендации по применению

• Обеспечьте правильное питание: Напряжение питания ±15В важно для корректной работы устройства.
• Минимизируйте внешние помехи: Используйте экранирование и фильтрацию для уменьшения влияния электромагнитных помех.
• Учитывайте сопротивление в режиме "вкл": При проектировании схемы учтите сопротивление мультиплексора для обеспечения требуемых характеристик.

Основные технические характеристики

• Схема мультиплексора: 16:1
• Количество схем: 1
• Максимальное сопротивление в режиме "вкл": 450 Ом
• Сопротивление переключения (ΔRon): 18 Ом
• Напряжение питания: ±15В
• Время переключения (тон, тофф): 1.5 мкс (включение), 1 мкс (выключение)
• Ток утечки (IS(off)) максимальный: 5 нА
• Емкость канала (CS(off), CD(off)): 5 пФ, 40 пФ
• Рабочая температура: от 0°C до 70°C
• Корпус: 28-DIP (0.600", 15.24 мм)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• ADG706: Еще один мультиплексор от Analog Devices, предоставляющий схему 16:1, но в другом корпусе.
• Maxim Integrated MAX306: Также 16:1 мультиплексор, предлагающий схожие характеристики.
• Texas Instruments CD74HC4067: Недорогой аналог с мультиплексированием 16:1, но с несколько отличающимися характеристиками.

AD7506KNZ – это отличное решение для проектов, требующих надежного аналогового мультиплексора с высокой функциональностью и быстродействием.
