AD7506JN

AD7506JN от Analog Devices

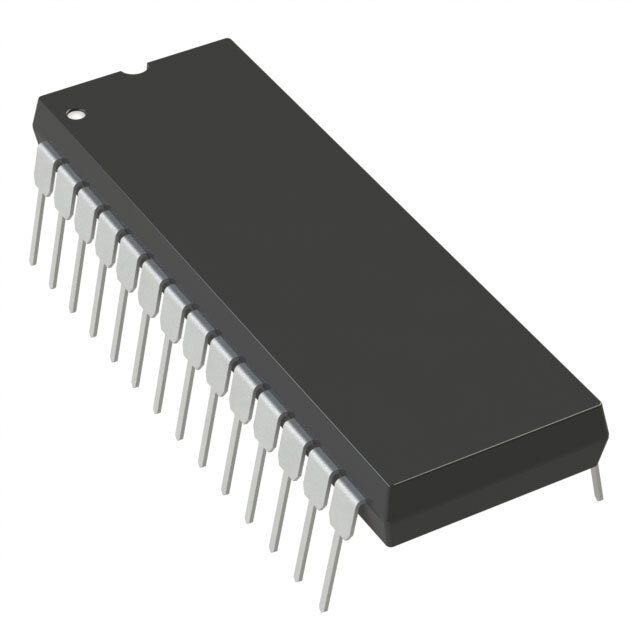

Общее описание AD7506JN – это аналоговый мультиплексор с конфигурацией 16:1, выпускаемый компанией Analog Devices. Устройство предназначено для переключения одного из шестнадцати аналоговых входов на один общий выходной канал. Выполняется в корпусе PDIP-28, удобном для использования в прототипировании и серийных изделиях.

Преимущества

• Высокая скорость переключения: Время переключения от 1.5 мкс (максимум для включения) и 1 мкс (максимум для выключения), что делает прибор подходящим для высокоскоростных приложений.
• Широкий диапазон питания: Поддержка двуполярного напряжения питания до ±15В, обеспечивающего гибкость в выборе архитектуры схемы.
• Низкие уровни утечек: Низкий уровень утечки токов гарантирует минимальное воздействие на измеряемый сигнал.

Недостатки

• Обозначен как устаревший: Как устаревший компонент, AD7506JN может быть труднодоступен для закупки в больших объемах.
• Высокое сопротивление в включенном состоянии: Сопротивление на включенном канале составляет до 450 Ом, что может не подойти для некоторых приложений, требующих низкого сопротивления.

Типовое использование

• Системы сбора данных: Используется в схемах сбора данных для выбора различных датчиков и сигналов.
• Аналоговые фильтры: Переключение различных фильтров в схемах обработки сигнала.
• Контрольно-измерительная аппаратура: Включение в лабораторные и измерительные устройства.

Рекомендации по применению

• Убедитесь, что рабочая температура устройства в пределах 0°C ~ 70°C.
• Используйте подходящее двуполярное питание ±15В для достижения оптимальной работы.
• Учтите сопротивление в активном состоянии при проектировании схем с высокими требованиями к точности сигнала.

Основные технические характеристики

• Конфигурация: 16:1
• Количество каналов: 1
• Сопротивление на включении (макс.): 450 Ом
• Диапазон напряжения питания: ±15В
• Время переключения: максимум 1.5 мкс (включение), максимум 1 мкс (выключение)
• Рабочая температура: 0°C ~ 70°C (TA)
• Корпус: PDIP-28

Возможные аналоги

• MAX306 от Maxim Integrated: Аналогичный 16:1 аналоговый мультиплексор с улучшенными характеристиками сопротивления на включении и временными параметрами.
• CD74HC4067 от Texas Instruments: Универсальный 16-канальный аналоговый мультиплексор, предлагающий более низкое сопротивление на включении и широкую совместимость по напряжению питания.

AD7506JN – отличный выбор для задач, где требуется переключение многочисленных аналоговых сигналов, несмотря на его статус как устаревшего компонента и относительно высокое сопротивление на включенном канале.
