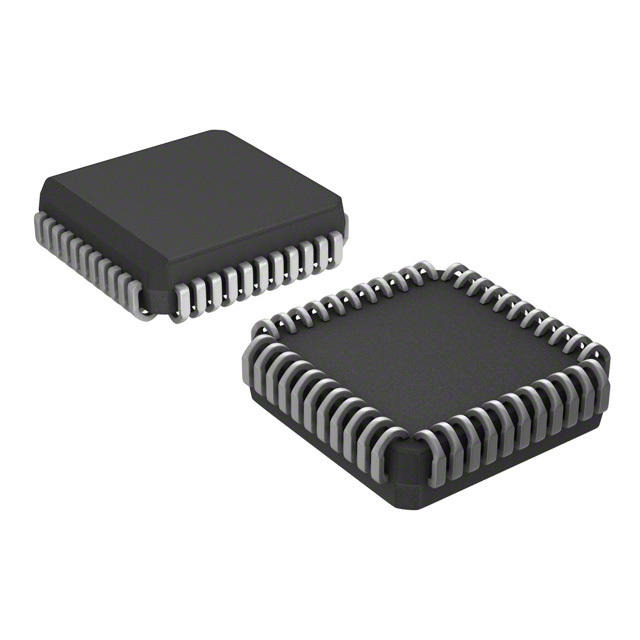

AD75019JPZ от Analog Devices

Общее описание

AD75019JPZ — это высокопроизводительный аналоговый переключатель, произведенный компанией Analog Devices. Этот компонент представляет собой 16x16 перекрестный аналоговый переключатель, который может управляться через последовательный интерфейс. Устройство предназначено для построения сложных многоканальных аналоговых систем, таких как мультиплексоры, аудиоматрицы и системы распределения сигналов.

Преимущества

• Гибкость конфигурации: Возможность построения 16x16 перекрестных систем.
• Широкий диапазон рабочих напряжений: Поддержка одно- и двухпитательных конфигураций.
• Высокая пропускная способность: -3dB полоса пропускания достигает 20 МГц.
• Низкое сопротивление в открытом состоянии: Максимум 300 Ом.

Недостатки

• Размер корпуса: Устройство поставляется в крупном 44-выводном корпусе PLCC, что может требовать значительного пространства на плате.
• Сложность управления: Требуется точная настройка последовательного интерфейса для управления переключениями.

Типовое использование

• Аналоговые мультиплексоры и демультиплексоры
• Аудио и видеокоммутационные матрицы
• Системы автоматического тестирования
• Системы измерения и контроля

Рекомендации по применению

• Убедитесь, что напряжение питания соответствует спецификации для обеспечения стабильной работы.
• При проектировании PCB рассмотрите размещение и размеры, необходимых для 44-выводного корпуса PLCC.
• Внимательно настройте управляющий последовательный интерфейс для точной работы системы управления переключениями.

Основные технические характеристики

• Тип переключения: 16x16 аналоговый перекрестный переключатель
• Количество каналов: 1
• Максимальное сопротивление в открытом состоянии: 300 Ом
• Напряжение питания (одинарное): 9В ~ 25.2В
• Напряжение питания (двойное): ±12В
• Полоса пропускания (-3dB): 20 МГц
• Особенности: Последовательный интерфейс
• Рабочая температура: -25°C ~ 85°C
• Корпус: 44-выводной PLCC (16.59x16.59 мм)

Возможные аналоги

• AD75019: Другие варианты корпуса от той же серии.
• AD75011: Меньший 8x8 аналоговый перекрестный переключатель.
• MAX458: Аналогичные функциональные возможности от производителя Maxim Integrated.

Компонент AD75019JPZ идеально подходит для широкого спектра приложений, требующих точного и гибкого аналогового переключения.
