AD75019JPZ-REEL

AD75019JPZ-REEL от Analog Devices

Общее описание: AD75019JPZ-REEL — это специализированная микросхема аналогового коммутатора, представляющая собой 16x16 перекрестный переключатель (кросс-поинт), который позволяет динамически соединять любые входные и выходные сигналы. Она предназначена для высокоскоростной коммутации аналоговых сигналов и идеально подходит для применения в сложных аналоговых системах.

Преимущества:

• Высокая гибкость: Возможность конфигурации 16 входов и 16 выходов обеспечивает универсальность в различных приложениях.
• Низкое сопротивление в проводимом состоянии: Обеспечивает минимальные потери сигнала и высокую точность.
• Высокоскоростная коммутация: Поддерживает частоты до 20 МГц, что позволяет использовать в высокочастотных аналоговых системах.
• Широкий диапазон рабочей температуры: Работает в диапазоне -25°C до 85°C, что делает его надежным для различных условий эксплуатации.

Недостатки:

• Сложность управления: Нужна внешняя логика для управления коммутацией.
• Требует программирования: Необходима настройка для реализации конкретных конфигураций.
• Относительно высокое сопротивление в проводимом состоянии (300 Ом): Может быть лимитирующим фактором для некоторых приложений.

Типовое использование:

• Видео- и аудиоматрицы.
• Системы автоматического тестирования (ATE).
• Медицинские приборы.
• Коммутационные матрицы в лабораторном оборудовании.
• Конфигурируемые аналоговые системы.

Рекомендации по применению:

• Разработайте управляемую логику: Для оптимального использования AD75019JPZ-REEL требуется микроконтроллер или ПЛИС для управления коммутацией.
• Обеспечьте адекватное питание: Используйте стабилизированные источники питания с напряжением от 9V до 25.2V.
• Тщательно проектируйте печатную плату: Учитывайте правила проектирования высокочастотных цепей, чтобы минимизировать паразитные эффекты и потери сигнала.

Основные технические характеристики:

• Конфигурация: 16:16 мультиплексор/демультиплексор
• Сопротивление в проводимом состоянии: Максимум 300 Ом
• Диапазон питающего напряжения: 9V ~ 25.2V (однополярное), ±12V (двуполярное)
• Частота пропускания (-3 дБ): 20 МГц
• Рабочая температура: -25°C ~ 85°C
• Монтаж: Поверхностный монтаж

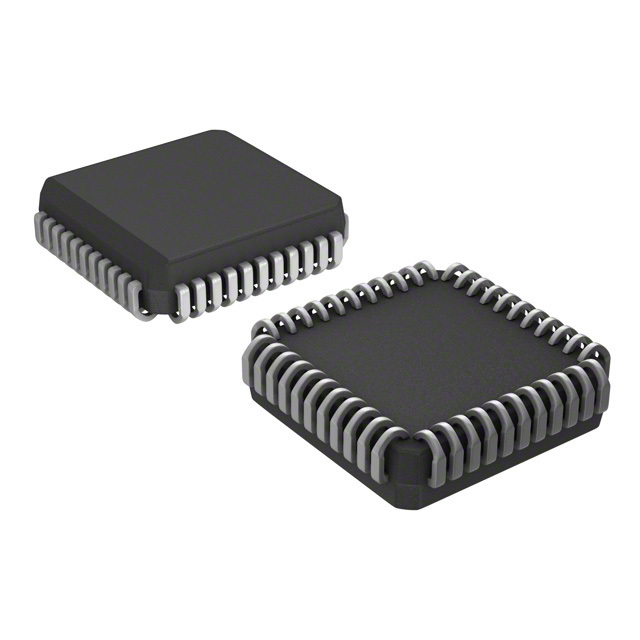

• Корпус: 44-выводной PLCC (16.59x16.59 мм)

Возможные аналоги:

• Analog Devices AD7509KPZ
• Maxim Integrated MAX14802
• Texas Instruments CD22M3494

Заключение:

AD75019JPZ-REEL от Analog Devices — это мощный и универсальный компонент для реализации аналоговых коммутационных матриц, обеспечивающий высокую гибкость и надежную работу в сложных электронных системах.
