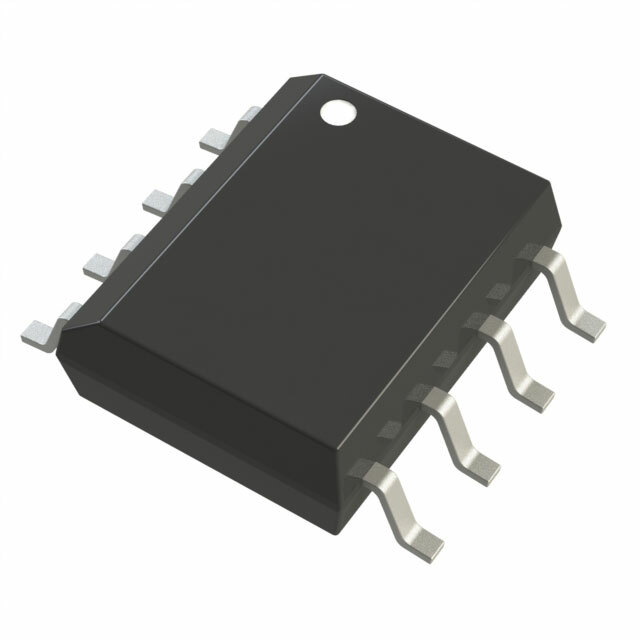

AD7495BRZ-REEL7

AD7495BRZ-REEL7 от Analog Devices

Общее описание

AD7495BRZ-REEL7 — это аналогово-цифровой преобразователь (АЦП), работающий по принципу последовательного приближения (SAR). Этот компонент предназначен для преобразования аналоговых сигналов в цифровые значения с разрешением 12 бит. Он поставляется в компактном корпусе SOIC-8, что обеспечивает легкость в монтажных работах и интеграции в различные проекты.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование аналоговых сигналов.
• Высокая скорость: Максимальная частота дискретизации до 1 миллиона выборок в секунду (1М выборок/с).
• Интерфейс SPI: Простота интеграции с микроконтроллерами и другими цифровыми устройствами.
• Широкий диапазон напряжения питания: Поддержка как аналогового, так и цифрового питания в диапазоне от 2.7V до 5.25V.
• Компактность: Малый размер корпуса (SOIC-8) обеспечивает простоту монтажа и использование в ограниченных пространствах.

Недостатки

• Требование внешнего опорного напряжения: Компонент нуждается в внешнем источнике опорного напряжения для корректной работы.

Типовое использование

• Системы сбора данных: Применяется в системах, где требуется точное и быстрое преобразование аналоговых сигналов в цифровые данные.
• Медицинские устройства: Используется в медицинских устройствах для точного измерения биосигналов.
• Автоматизация и контроль процессов: Находит широкое применение в промышленных системах автоматизации и управлении процессами.
• Портативная электроника: Подходит для использования в портативных устройствах благодаря малому энергопотреблению и размеру.

Рекомендации по применению

• Следите за напряжением питания: Обеспечьте стабильное питание в диапазоне 2.7V ~ 5.25V для аналоговой и цифровой части.
• Используйте качественное внешнее опорное напряжение: Для достижения высокой точности преобразования используйте стабильный источник опорного напряжения.
• Подключение SPI: Обеспечьте правильное подключение SPI-интерфейса для надежного обмена данными с микроконтроллером.

Основные технические характеристики

• Количество бит: 12 бит
• Частота дискретизации: 1 млн выборок/с
• Входы: 1 единственный вход
• Тип данных интерфейса: SPI, DSP
• Конфигурация: S/H-ADC
• Соотношение S/H:ADC: 1:1
• Архитектура: SAR
• Опорное напряжение: Внешнее
• Аналоговое напряжение питания: 2.7V ~ 5.25V
• Цифровое напряжение питания: 2.7V ~ 5.25V
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 8-SOIC (0.154", 3.90mm ширина)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• MCP3201 от Microchip
• ADS7818 от Texas Instruments
• LTC1286 от Analog Devices

Использование AD7495BRZ-REEL7 в вашем проекте обеспечит высокую точность и производительность при преобразовании аналоговых сигналов в цифровую форму.
