AD7490WBCSZ

AD7490WBCSZ от Analog Devices

Общее описание

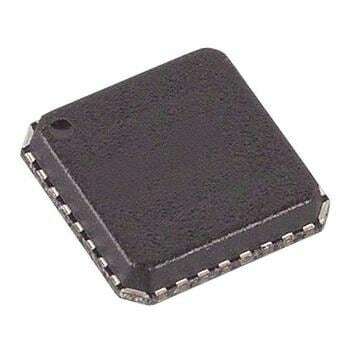

AD7490WBCSZ – это 12-битный многоканальный аналого-цифровой преобразователь (АЦП) от компании Analog Devices. Этот АЦП оснащен 16 каналами, что позволяет ему принимать сигналы сразу с нескольких источников. Он выполнен в корпусе LFCSP с 32 выводами и имеет интерфейсы DSP, MICROWIRE™, QSPI™ и SPI™.

Преимущества

• Высокое разрешение: 12-битный АЦП обеспечивает высокую точность преобразования аналоговых сигналов.
• Многоканальность: поддержка 16 входных каналов для мониторинга данных сразу с нескольких источников.
• Широкий диапазон рабочего питания: работает при напряжении от 2.7V до 5.25V как для аналоговой, так и для цифровой части.
• Температурная стабильность: рабочий температурный диапазон от -40°C до 125°C подходит для различных условий эксплуатации.

Недостатки

• Внешний опорный сигнал: требуется внешний источник опорного напряжения, что может усложнять схему проекта.

Типовое использование

• Измерительные системы: AD7490WBCSZ может использоваться для измерения параметров в многоканальных измерительных системах.
• Системы управления и автоматизации: подходит для промышленных контроллеров и систем автоматизации.
• Медицинское оборудование: может быть применен в медицинских устройствах для получения точных данных с различных датчиков.

Рекомендации по применению

1. Используйте качественный источник опорного напряжения. Это поможет добиться максимальной точности преобразования.
2. Следите за чистотой сигналов. Для этого можно использовать фильтры на входных каналах и экранирование проводников.
3. При пайке соблюдайте температурный режим. Корпус LFCSP может быть чувствителен к перегреву.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: до 1 мегасемпла в секунду (1 MSPS)
• Число входов: 16 каналов
• Тип входа: одинарный
• Интерфейсы данных: DSP, MICROWIRE™, QSPI™, SPI™
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного напряжения: внешний
• Напряжение питания (аналоговое и цифровое): 2.7V - 5.25V
• Диапазон рабочих температур: -40°C до 125°C
• Корпус: 32-LFCSP (5х5 мм)

Возможные аналоги

• AD7490BCPZ: АЦП с аналогичными характеристиками, но другим типом корпуса.
• MCP3208 от Microchip: аналогичный многоканальный АЦП с 12-битным разрешением, но с немного меньшим диапазоном частот выборки.

Используя данное устройство, вы сможете добиться высокой точности и надежности при работе с многоканальными аналоговыми сигналами.
