AD7490SRUZ-EP-RL7

AD7490SRUZ-EP-RL7

Общее описание

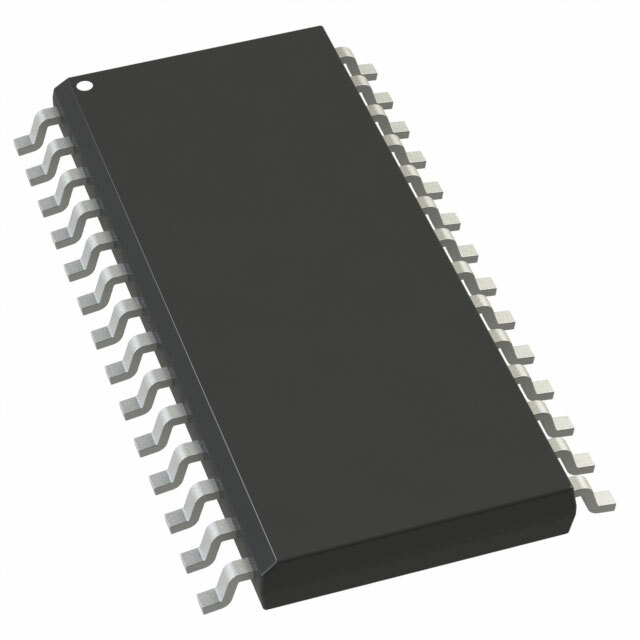

AD7490SRUZ-EP-RL7 – это 12-битный аналогово-цифровой преобразователь (ADC) с частотой дискретизации 1 MSPS и поддержкой до 16 входных каналов. Производство и разработка осуществляются компанией Analog Devices. Устройство выполнено на основе архитектуры SAR и упаковано в корпус типа 28-TSSOP.

Преимущества

• Высокая точность: обеспечивает точное преобразование аналоговых сигналов в цифровые с разрешением 12 бит.
• Многофункциональность: поддержка до 16 входных каналов позволяет использовать один чип для многоканальных приложений.
• Высокая скорость: частота дискретизации 1 MSPS обеспечивает быстрое выполнение преобразований.
• Широкий диапазон напряжений питания: устройство может работать при различных напряжениях, что упрощает интеграцию в существующие системы.

Недостатки

• Требует внешнего опорного напряжения: необходимость использования внешних компонентов для работы.
• Чувствительность к шуму: высокие скорости могут увеличить восприимчивость к электромагнитным помехам, требуя тщательной экранировки и развязки.

Типовое использование

• Многошпиндельные системы мониторинга и управления
• Цифровые мультиметры и осциллографы
• Автоматизированные системы тестирования и измерений
• Системы регулировки и контроля в промышленности

Рекомендации по применению

• Эффективное использование землеочистки для снижения влияния шума и электромагнитных помех.
• Слойное экранирование при проектировании печатных плат для минимизации перекрестных помех.
• Использование высококачественных источников опорного напряжения для обеспечения точности измерений.

Основные технические характеристики

• Разрядность: 12 бит
• Количество каналов: 16 (поддержка одиночных входов)
• Частота дискретизации: 1 MSPS
• Интерфейс данных: DSP, MICROWIRE™, QSPI™, SPI™
• Архитектура: SAR (Successive Approximation Register)
• Тип питания: 2.7V – 5.25V для аналоговой и цифровой части
• Диапазон рабочих температур: от -55°C до +125°C
• Корпус: 28-TSSOP (ширина корпуса 4.40 мм)
• Тип монтажа: поверхностный монтаж (SMD)

Возможные аналоги

• AD7928 от Analog Devices – 12-бит, 1 MSPS, 8-канальный ADC.
• MCP3208 от Microchip Technology – 12-бит, 100 kSPS, 8-канальный ADC.
• ADS7953 от Texas Instruments – 10-бит, 1 MSPS, 16-канальный ADC.

Заключение

AD7490SRUZ-EP-RL7 является мощным и надежным компонентом для широкого спектра приложений, требующих быстрого и точного преобразования аналоговых сигналов в цифровые. Устройство обладает высокой эксплуатационной гибкостью и отлично подходит для многоканальных систем контроля и мониторинга.
