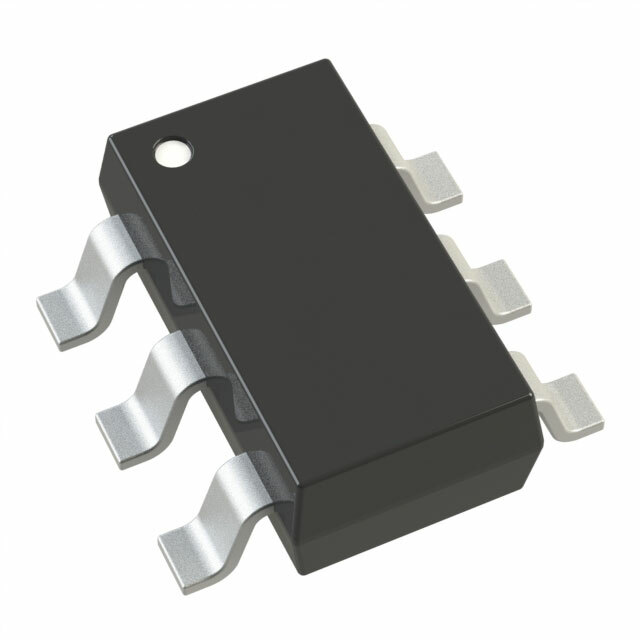

AD7476BRTZ-R2

[AD7476BRTZ-R2](https://www.analog.com) - Цифро-аналоговый преобразователь от Analog Devices

Общее описание

AD7476BRTZ-R2 - це 12-битный быстродействующий аналого-цифровой преобразователь (АЦП) с архитектурой SAR (усредняющее программное обеспечение). Этот компонент предназначен для высокоуровневого точности и работоспособности в различных приложениях благодаря его малым размерам и энергоэффективности. Он используется для преобразования аналоговых сигналов в цифровую форму для дальнейшей обработки в цифровых схемах.

Преимущества

• Высокая точность: Обеспечивает 12-битное разрешение, что улучшает точность измерений.
• Высокая скорость: Частота дискретизации достигает 600k выборок в секунду, что обеспечивает быстрый отклик системы.
• Компактность: Компактный корпус SOT-23-6 позволяет использовать его в ограниченных пространствах.
• Энергоэффективность: Низкое энергопотребление делает его идеальным для приложений с ограниченной энергией.

Недостатки

• Ограниченное число входов: Имеется только один вход, что может ограничивать применение в многоканальных системах.
• Типичная температура: Рабочий диапазон от -40°C до +85°C может не подходить для экстремальных температурных условий.

Типовое использование

1. Системы мониторинга и контроля: Используется для точного мониторинга и контроля параметров в различных системах.
2. Медицинские приборы: Идеален для медицинских устройств, требующих высокой точности измерений.
3. Промышленные датчики: Применяется в различных датчиках для измерений и контроля параметров.

Рекомендации по применению

• Убедитесь, что напряжение питания аналога и цифрового сигнала соответствует требованиям (2.35V - 5.25V).
• Используйте надежную защиту от электромагнитных помех для улучшения точности измерений.
• Добавьте фильтрационные конденсаторы как на вход, так и на питание, для уменьшения шумов.

Основные технические характеристики

• Разряды: 12 бит
• Частота дискретизации: 600к выборок/сек
• Число входов: 1
• Тип входа: Однополярный (Single Ended)
• Интерфейс данных: SPI, DSP
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Напряжение питания (аналоговое и цифровое): 2.35V - 5.25V
• Рабочая температура: От -40°C до +85°C
• Корпус: SOT-23-6
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD7476ARTZ-R2: Аналогичный компонент в корпусе SOT-23 с аналогичными характеристиками.
• ADS8325Y/250: Альтернатива от Texas Instruments с 16-битным разрешением.

Используя AD7476BRTZ-R2, вы можете добиться высокой точности и надежности в вашей системе. Этот компонент обеспечивает лучшие рабочие характеристики, соответствуя современным требованиям.
