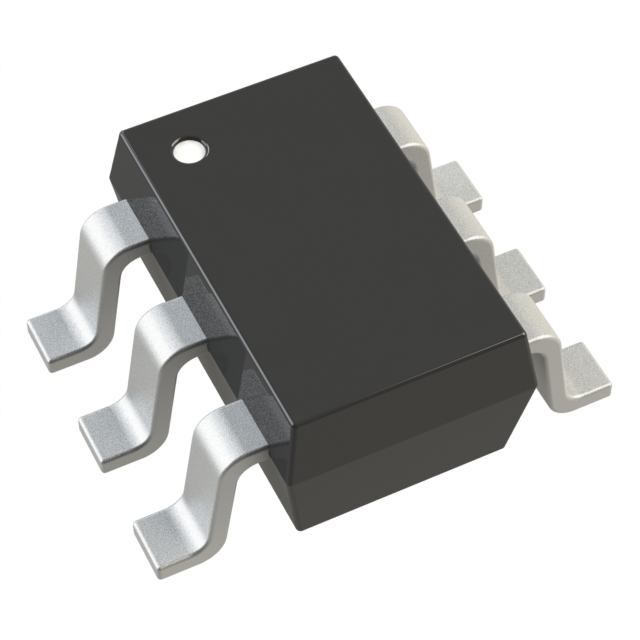

AD7476ABKSZ-500RL7

AD7476ABKSZ-500RL7 от Analog Devices

Общее описание: AD7476ABKSZ-500RL7 - это 12-битный аналогово-цифровой преобразователь (АЦП) с последовательным интерфейсом от компании Analog Devices. Он выполнен по архитектуре SAR (Successive Approximation Register) и упакован в компактный корпус SC70-6. Проектирован для конвертации аналоговых сигналов в цифровые с высокой точностью и низкой потребляемой мощностью.

Преимущества:

• Высокая точность преобразования (12 бит)
• Компактный корпус SC70-6
• Низкое потребление энергии
• Быстрый последовательный интерфейс (SPI, DSP)
• Широкий диапазон питающего напряжения

Недостатки:

• Ограниченная частота выборки до 1М выборок в секунду
• Только один входной канал

Типовое использование:

• Автоматизированные системы управления
• Обработка сигналов
• Медицинские приборы
• Портативные измерительные приборы

Рекомендации по применению:

• Используйте байпасные конденсаторы для стабилизации питания.
• Для обеспечения точности преобразования минимизируйте шум на входах.
• Разместите чип как можно ближе к источнику сигнала для уменьшения влияния внешних наводок.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота выборки: до 1М выборок в секунду
• Количество входов: 1 (однонаправленный)
• Тип ввода: Однополярный
• Интерфейс данных: SPI, DSP
• Архитектура: SAR
• Тип опорного напряжения: От источника питания
• Питание (аналоговое): 2.35В ~ 5.25В
• Питание (цифровое): 2.35В ~ 5.25В
• Рабочая температура: от -40°C до 85°C
• Корпус: SC70-6
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги:

• MCP3201 от Microchip Technology
• ADS8320 от Texas Instruments
• LTC1864 от Analog Devices

Эти альтернативы могут предложить схожую функциональность и технические характеристики, но важно сравнить конкретные параметры для подтверждения совместимости.
