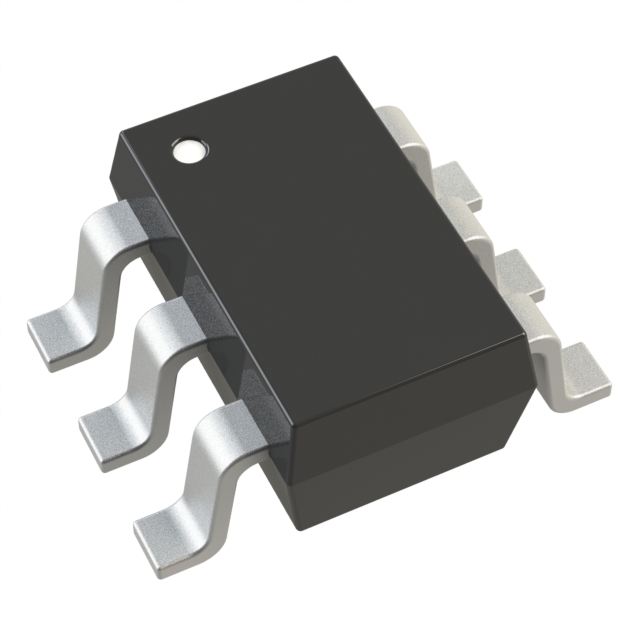

AD7476AAKSZ-REEL7

Описание AD7476AAKSZ-REEL7 от Analog Devices

Общее описание

AD7476AAKSZ-REEL7 – это маломощный 12-битный аналого-цифровой преобразователь (ADC) с архитектурой последовательного приближенного регистра (SAR), выпускаемый компанией Analog Devices. Этот микросхема обеспечивает высокий уровень точности и быстрый отклик, что делает его идеальным выбором для различного рода приложений, требующих высокой производительности.

Преимущества

• Высокая точность: 12-битная разрешающая способность позволяет получать точные цифровые представления аналоговых сигналов.
• Низкое энергопотребление: Ориентирован на снижение энергопотребления, что делает его идеальным для мобильных и портативных устройств.
• Компактность: Выполнен в компактном корпусе SC-70-6, что упрощает его интеграцию в различные системы.
• Простота использования: Интерфейс SPI позволяет легко подключаться к микроконтроллерам и другим цифровым устройствам.

Недостатки

• Ограниченное количество входных каналов (1 канал), что может не подходить для многоканальных систем.
• Максимальное рабочее напряжение ограничено 5.25В, что требует учета при проектировании системы.

Типовое использование

• Системы сбора данных
• Портативная медицина
• Контроль промышленных процессов
• Приложения точного измерения напряжения и тока
• Автомобильные системы

Рекомендации по применению

1. Питание: Для обеспечения стабильной работы рекомендуется использовать стабильные источники питания в диапазоне 2.35В~5.25В.
2. Фильтрация: Для улучшения точности измерений рекомендуется использовать фильтры на входных аналоговых сигналах.
3. Интерфейс: Подключение через SPI требует использования соответствующей последовательности команд для обеспечения корректного обмена данными.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: 1 MSPS (1 миллион выборок в секунду)
• Количество входов: 1
• Тип входа: Однополярный
• Интерфейс данных: SPI
• Архитектура: SAR (Последовательный приближенный регистр)
• Рабочее напряжение питания (аналоговое): 2.35В ~ 5.25В
• Рабочее напряжение питания (цифровое): 2.35В ~ 5.25В
• Диапазон рабочих температур: от -40°C до 85°C
• Корпус: SC-70-6
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• MCP3201 от Microchip Technology
• ADS7816 от Texas Instruments
• LTC1286 от Linear Technology

AD7476AAKSZ-REел7 от Analog Devices является надежным и точным решением для преобразования аналоговых сигналов в цифровой формат, что делает его незаменимым в широком спектре приложений.
