AD7476AAKSZ-500RL7

2 640,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

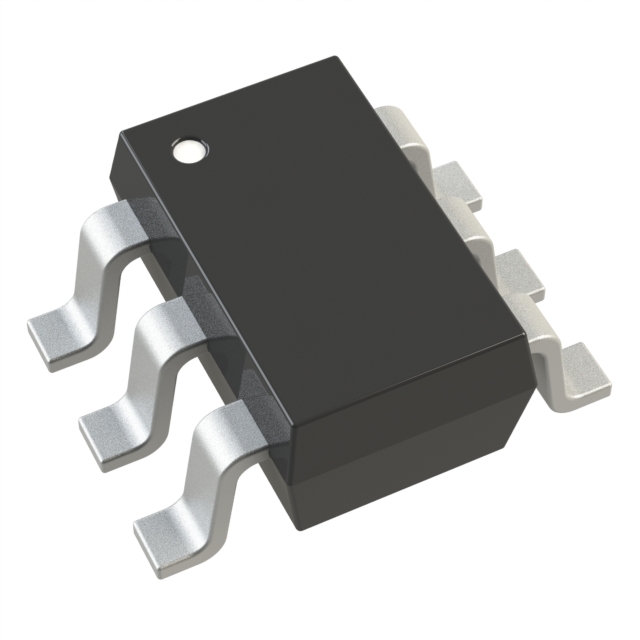

AD7476AAKSZ-500RL7 от Analog Devices

Общее описание

AD7476AAKSZ-500RL7 — это 12-битный аналогово-цифровой преобразователь (АЦП) с последовательным выходом, выполненный по архитектуре SAR (Successive Approximation Register). Он разработан для обеспечения высокой точности и быстрого преобразования аналоговых сигналов в цифровые. Устройство поставляется в компактном корпусе SC-70-6, что делает его превосходным выбором для приложений с ограниченным пространством.

Преимущества

  • Высокая точность: 12-битное разрешение для точного оцифровывания сигналов.
  • Быстрая скорость выборки: До 1 миллионов выборок в секунду (1 MSPS).
  • Компактность: Малый корпус SC-70-6 для экономии пространства на печатной плате.
  • Широкий диапазон напряжений питания: Поддерживает напряжение от 2.35V до 5.25V.

Недостатки

  • Ограниченный температурный диапазон: Рабочий температурный диапазон от -40°C до 85°C может быть недостаточным для некоторых экстремальных условий.

Типовое использование

  • Промышленные и медицинские устройства.
  • Портативные измерительные приборы.
  • Автоматизация систем.
  • Прецизионные контроллеры и регуляторы.

Рекомендации по применению

  • Конфигурация: Рекомендуется использовать AD7476AAKSZ-500RL7 в системах с контроллерами, поддерживающими интерфейсы SPI или DSP.
  • Электропитание: Обеспечьте стабильное питание в пределах 2.35V ~ 5.25V для надежной работы устройства.
  • Теплоотвод: В случае использования в условиях близких к верхнему пределу температурного диапазона, предусмотреть адекватное рассеивание тепла.

Основные технические характеристики

  • Разрешение: 12 бит
  • Частота выборки: 1 MSPS
  • Количество входов: 1
  • Тип входа: Однополярный (Single Ended)
  • Интерфейс данных: SPI, DSP
  • Архитектура: SAR
  • Тип опорного напряжения: Питание
  • Напряжение питания (аналоговое и цифровое): 2.35V ~ 5.25V
  • Рабочий температурный диапазон: -40°C ~ 85°C
  • Корпус: SC-70-6
  • Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

  • AD7476AARTZ-500RL7 от Analog Devices
  • ADS7886SDBVR от Texas Instruments
  • MCP3201-BI/MF от Microchip Technology

Эти аналоги могут рассматриваться в зависимости от требований по частоте выборки, интерфейсу и мощности.

Для данного компонента желательно использовать подходящие утилиты для моделирования и симуляции работы в вашей схеме, чтобы гарантировать, что он полностью удовлетворяет вашим требованиям.
