AD7472BRU от Analog Devices

Общее описание

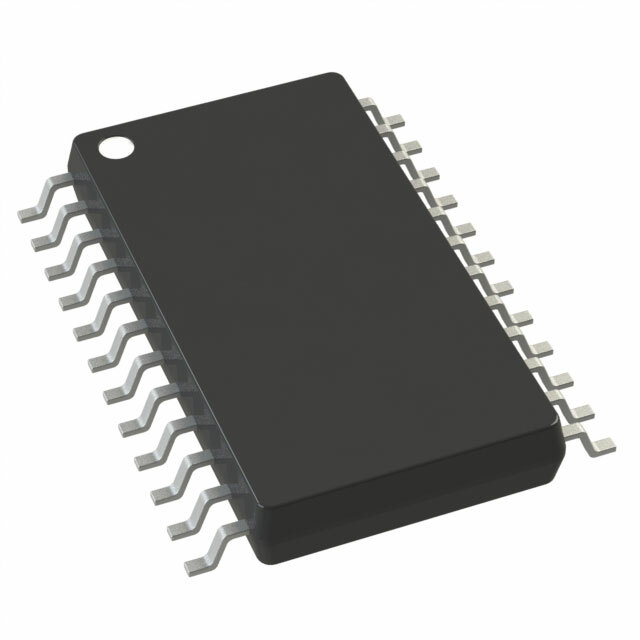

AD7472BRU - это высокоскоростной, 12-разрядный аналого-цифровой преобразователь (ADC) со схемой выборки и удержания (S/H). Конвертер выполнен по архитектуре SAR и доступен в компактном корпусе TSSOP-24. Он идеально подходит для высокоточных приложений, требующих быстрой и точной цифровой обработки аналоговых сигналов.

Преимущества

• Высокая точность: 12 разрядов позволяют точное преобразование аналоговых сигналов в цифровой формат.
• Высокая скорость: поддерживает частоту дискретизации до 1.5 MSPS (миллионов выборок в секунду).
• Компактность: корпус TSSOP-24 обеспечивает удобный монтаж на плате.
• Широкий диапазон питания: работает при напряжении от 2.7 до 5.25 В, что делает его гибким для использования в различных системах.
• Температурный диапазон: работает в диапазоне температур от -40°C до 85°C, что позволяет использовать его в промышленных и других требовательных условиях.

Недостатки

• Устаревшая модель: статус компонента — устаревший, что может затруднить его приобретение и поддержку в будущем.

Типовое использование

AD7472BRU широко используется в различных приложениях, где требуется высокая точность и скорость преобразования аналоговых сигналов в цифровые. Примеры:

• Медицинские приборы
• Панели управления
• Цифровые осциллографы
• Промышленные системы управления и автоматизации

Рекомендации по применению

1. Убедитесь в правильности подключения: соответствие выводов корпуса и схемы вашей разработки критически важно для корректной работы устройства.
2. Используйте внешний опорный источник питания: это позволит достичь максимальной точности преобразования.
3. Следите за температурным режимом: для надежной работы устройства в пределах рабочих температур предусмотрите достаточное охлаждение в ваших системах.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 1.5 MSPS
• Количество входов: 1, одноканальный
• Интерфейс данных: параллельный
• Тип входа: однополюсный (Single Ended)
• Архитектура: SAR (Successive Approximation Register)
• Напряжение питания:
  • Аналоговое: 2.7В ~ 5.25В
  • Цифровое: 2.7В ~ 5.25В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: TSSOP-24 (4.4 мм ширина)

Возможные аналоги

• AD7470BRZ: Имеет схожие характеристики, разница в корпусе.
• ADS8326IB от Texas Instruments: Аналогичный 12-разрядный SAR ADC.
• MCP3201-CI/ST от Microchip Technology: похожие характеристики и функционал.
