Описание AD746SQ от Analog Devices

Общее описание

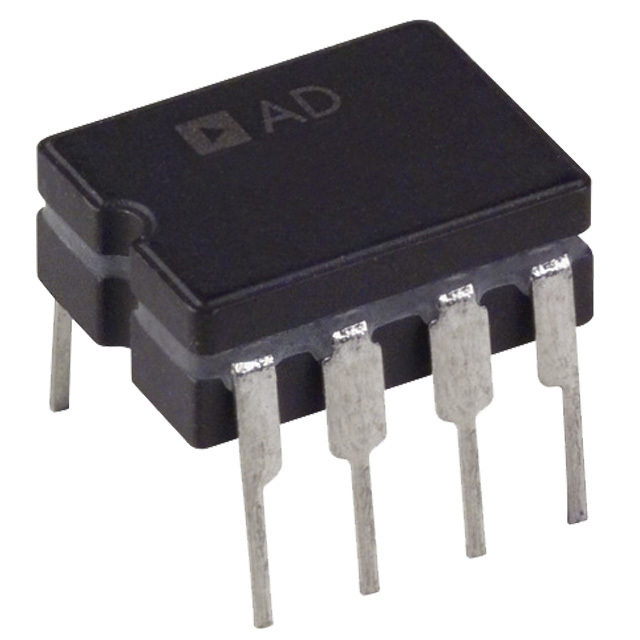

AD746SQ — это высокоскоростной маломощный операционный усилитель с двумя JFET- транзисторными входами от Analog Devices. Он предназначен для использования в приложениях, требующих высокого уровня точности, высокой скорости и низкого энергопотребления. В корпусе DIP-8 устройство предлагает два высокопроизводительных усилителя, что делает его идеальным для различных приложений, включая телекоммуникационные устройства, системы обработки сигналов и оборудования измерения.

Преимущества

• Высокая скорость: скорость нарастания до 75 В/мкс.
• Высокая полоса пропускания: до 13 МГц.
• Низкое смещение по напряжению: 300 мкВ, что обеспечивает высокую точность.
• Низкий ток смещения входа: 110 пА, что подходит для высокоимпедансных источников.
• Широкий диапазон питающих напряжений: от 9 В до 36 В.

Недостатки

• Устаревший статус: компонент помечен как устаревший, что может усложнить его замену или поиск.
• Может потребовать тщательной настройки: для достижения максимальной эффективности и точности в некоторых приложениях.

Типовое использование

• Усилители малого сигнала
• Системы обработки сигналов
• Прецизионные измерительные системы
• Телекоммуникационные устройства
• Медицинские приборы

Рекомендации по применению

• Убедитесь, что подключаемые цепи соответствуют указанным диапазонам напряжений и токов.
• Используйте качественное экранирование и заземление для минимизации шумов.
• При работе в высокочастотной среде соблюдайте требования по монтажу и использованию декуплирующих конденсаторов.

Основные технические характеристики

• Скорость нарастания (Slew Rate): 75 В/мкс
• Полоса пропускания (Gain Bandwidth Product): 13 МГц
• Смещение по напряжению на входе: 300 мкВ
• Ток смещения на входе: 110 пА
• Потребляемый ток: 7 мА
• Выходной ток на канал: 25 мА
• Диапазон питающих напряжений: от 9 В до 36 В
• Рабочая температура: от -55°C до +125°C
• Корпус: DIP-8

Возможные аналоги

• LT1007 от Linear Technology: Прецизионный малошумящий операционный усилитель с низким током покоя.
• OPA2134 от Texas Instruments: Высокопроизводительный малошумящий усилитель с FET входом.
• AD822 от Analog Devices: Прецизионный маломощный операционный усилитель.

AD746SQ является мощным и гибким компонентом для различных высокоточных и высокоскоростных приложений. Перед использованием убедитесь в совместимости с вашими системными требованиями и условиями эксплуатации.
