AD7452BRTZ-REEL7

AD7452BRTZ-REEL7 от Analog Devices

Общее описание

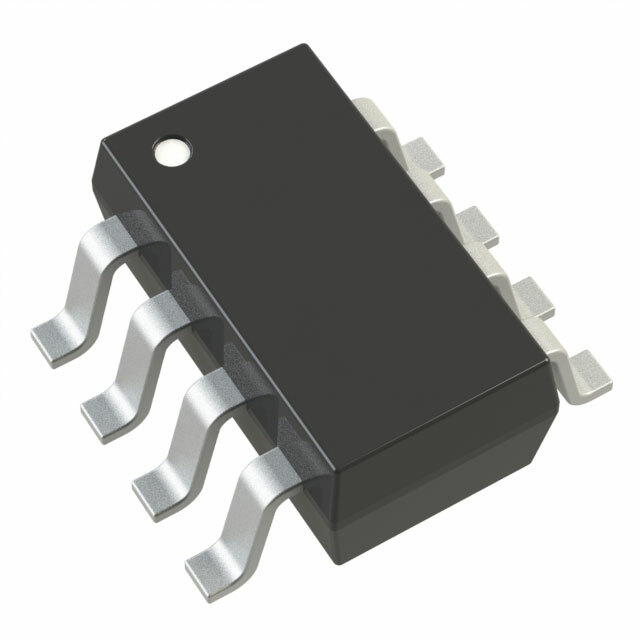

AD7452BRTZ-REEL7 – это 12-битный аналогово-цифровой преобразователь (АЦП) с последовательным приближением (SAR) в корпусе SOT-23-8, разработанный компанией Analog Devices. AD7452 предоставляет точное и надежное преобразование аналоговых сигналов в цифровую форму, что делает его идеальным для применений, требующих высокой точности и быстрого отклика.

Преимущества

• Высокая точность: 12-битовый разрешение обеспечивает точное преобразование сигнала.
• Компактный корпус: SOT-23-8 минимизирует занимаемое пространство на плате.
• Широкий диапазон напряжений питания: От 2.7В до 5.25В для лучшей гибкости в различных системах.
• Высокая скорость выборки: До 555 тысяч выборок в секунду, что позволяет использовать в быстродействующих системах.

Недостатки

• Ограниченный диапазон рабочих температур: От -40°C до 85°C, что может быть недостаточно для определенных промышленных приложений.
• Отсутствие встроенной опорной напряжения: Требуется внешний источник опорного напряжения.

Типовое использование

• Прецизионное измерение сигналов
• Занимает малый объем в портативных устройствах
• Подходит для систем управления и автоматизации
• Используется в медицинских приборах и измерительных системах

Рекомендации по применению

• Использование внешнего источника опорного напряжения: Для достижения наилучшей точности рекомендуется использовать стабильный внешний источник опорного напряжения.
• Фильтрация и шумоподавление: Для улучшения качества сигнала рекомендуется использовать фильтрующие элементы на входе АЦП.
• Правильное питание: Убедитесь, что питание (2.7В ~ 5.25В) стабильно и соответствует требованиям для оптимальной работы.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборки: до 555k выборок/с
• Количество входов: 1 (дифференциальный)
• Интерфейс данных: SPI, DSP
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2.7В ~ 5.25В
• Напряжение питания, цифровое: 2.7В ~ 5.25В
• Рабочая температура: -40°C ~ 85°C
• Корпус: SOT-23-8
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7484 от Analog Devices
• MCP3201 от Microchip Technology
• ADS7822 от Texas Instruments

Заключение

AD7452BRTZ-REEL7 – это высокоточный и быстрый АЦП, идеально подходящий для использования в различной электронике. Благодаря компактному корпусу и высокой производительности этот компонент станет отличным выбором для широкого спектра применений.
