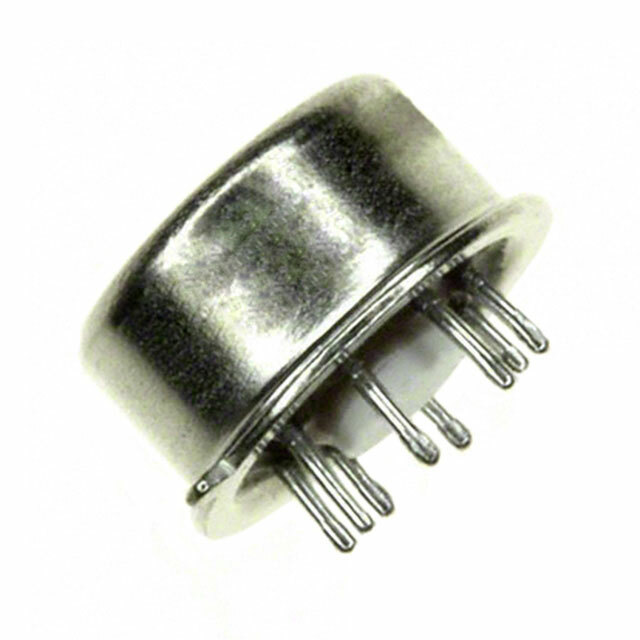

AD744TH/883B

Описание AD744TH/883B от Analog Devices

Общее описание: AD744TH/883B – это высокопроизводительный операционный усилитель с JFET-входами, который предназначен для использования в прецизионных аналоговых схемах. Устройство обеспечивает низкие смещения и дрейфы, а также высокую скорость нарастания сигнала и широкий диапазон напряжений питания. Этот операционный усилитель часто используется в применениях, требующих высоких точности и стабильности.

Преимущества:

• Низкое входное смещение и низкий входной ток (30 пА)
• Высокая скорость нарастания сигнала (75 В/мкс)
• Высокий коэффициент усиления (13 МГц)
• Широкий диапазон рабочих температур (-55°C ~ 125°C)
• Низкий уровень шумов и высокая стабильность

Недостатки:

• Более высокая стоимость по сравнению с менее прецизионными усилителями
• Наличие металлокорпуса TO-99 может ограничить применение в компактных устройствах

Типовое использование:

• Прецизионные аналоговые вычисления
• Медицинское оборудование
• Аналогово-цифровые преобразователи
• Метрологическое оборудование
• Усилители больших частот и низких уровней сигнала

Рекомендации по применению:

• При работе с высокочастотными сигналами использовать надлежащие методы экранирования и фильтрации
• Тщательно продумывать крепление и компоновку, чтобы избежать тепловых наводок и помех
• Внимательно проверять пределы напряжения питания и избегать превышения этих значений

Основные технические характеристики:

• Тип усилителя: J-FET
• Количество каналов: 1
• Скорость нарастания: 75 В/мкс
• Коэффициент усиления (BW): 13 МГц
• Ток смещения входа: 30 пА
• Смещение нуля: 250 мкВ
• Потребляемый ток: 3,5 мА
• Выходной ток/Канал: 25 мА
• Напряжение питания: от 9 В до 36 В
• Температурный диапазон: от -55°C до 125°C
• Тип корпуса: TO-99-8

Возможные аналоги:

• OPA627 от Texas Instruments
• LF356 от Texas Instruments
• TL081 от Texas Instruments
• LT1057 от Analog Devices

Заключение: AD744TH/883B – это отличный выбор для приложений, где требуются высокая точность и стабильность. Мгновенная скорость нарастания и низкий уровень шума делают его незаменимым для прецизионных аналоговых схем.
