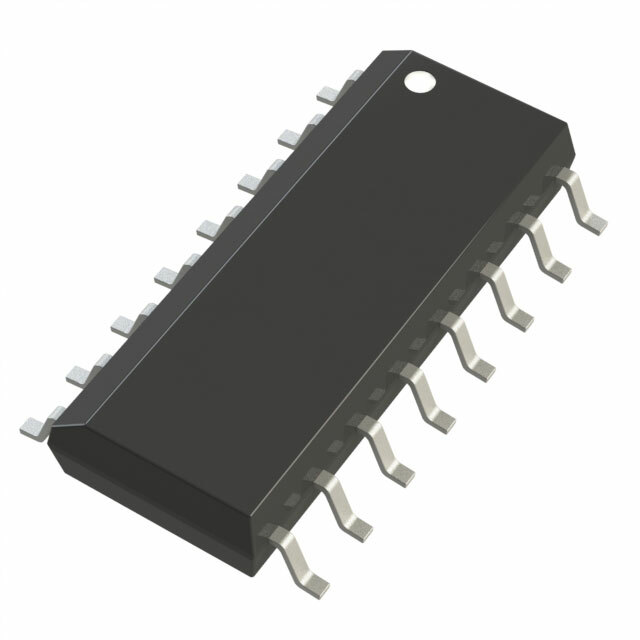

AD7417ARZ

AD7417ARZ от Analog Devices

Общее описание

AD7417ARZ – это интегральный цифровой датчик температуры высокой точности, разработанный компанией Analog Devices. Он поддерживает интерфейс I²C и способен измерять температуру в диапазоне от -40°C до 125°C с разрешением 10 бит. Устройство размещено в компактном корпусе SOIC-16 и предназначено для поверхностного монтажа.

Преимущества

• Высокая точность: Несомненное преимущество данного датчика – это его высокая точность измерений, достигающая ±2°C в диапазоне температуры от -40°C до 125°C.
• Удобный интерфейс: Подключение осуществляется через стандартный интерфейс I²C, что упрощает интеграцию в большинство систем.
• Дополнительные функции: Включает в себя программируемые ограничения, режим отключения и переключение выхода для улучшенной функциональности.

Недостатки

• Чувствительность к шумам: Как и большинство цифровых датчиков, AD7417ARZ может быть чувствителен к электромагнитным помехам.
• Ограниченный диапазон напряжения питания: Рабочий диапазон напряжения составляет от 2.7V до 5.5V, что может быть ограничением в некоторых приложениях.

Типовое использование

• Промышленные системы контроля температуры: Благодаря своей точности и надежности, AD7417ARZ идеально подходит для применения в различных промышленных системах.
• Медицинское оборудование: Высокая точность измерений позволяет использовать данный датчик в медицинских приборах, требующих контроля температуры.
• Потребительская электроника: Подходит для использования в бытовой электронике, где нужен надежный и точный контроль температуры.

Рекомендации по применению

1. Правильное питание: Обеспечьте стабильное напряжение питания в указанном диапазоне от 2.7V до 5.5V.
2. Защита от электромагнитных помех: Используйте фильтры и экранирование для минимизации воздействия электромагнитных помех.
3. Оптимальные условия монтажа: Устанавливайте датчик на поверхности с минимальным механическим воздействием для обеспечения точности измерений.

Основные технические характеристики

• Диапазон измеряемой температуры: -40°C ~ 125°C
• Разрешение: 10 бит
• Точность: ±2°C (±3°C)
• Интерфейс: I²C
• Напряжение питания: 2.7V ~ 5.5V
• Корпус: SOIC-16
• Дополнительные функции: Программируемые ограничения, режим отключения, переключение выхода

Возможные аналоги

• LM75 от Texas Instruments: Популярный цифровой датчик температуры с интерфейсом I²C и разрядностью 9 бит.
• TMP102 от Texas Instruments: Цифровой датчик температуры с более низким напряжением питания от 1.4V до 3.6V.
• MCP9808 от Microchip Technology: Высокоточный цифровой температурный датчик с разрешением 12 бит и интерфейсом I²C.

AD7417ARZ от Analog Devices представляет собой надежное решение для измерения температуры в широком диапазоне применений, обеспечивая баланс между точностью, функциональностью и простотой интеграции.
