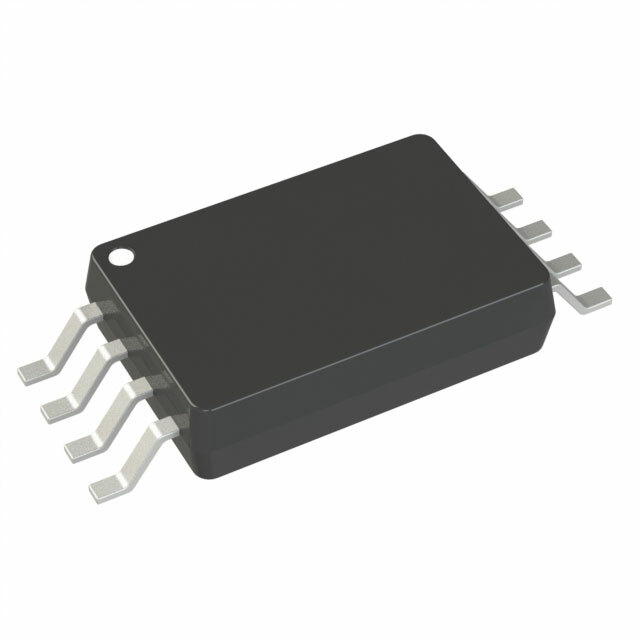

AD7391ARUZ

Описание для AD7391ARUZ от Analog Devices

Производитель: Analog Devices
Модель: AD7391ARUZ

Общее описание

AD7391ARUZ – это 10-битный цифрово-аналоговый преобразователь (ЦАП) с выходом напряжения и интерфейсом SPI, который разработан для работы в широком диапазоне напряжений питания от 2.7V до 5.5V. Устройство используется для преобразования цифровых сигналов в аналоговые с высокой точностью и стабильностью. Оно выполнено в корпусе TSSOP-8, что позволяет эффективно использовать место на печатной плате.

Преимущества

• Высокая точность: ±2 LSB (максимум) для INL и ±0.9 LSB (максимум) для DNL.
• Широкий диапазон напряжения питания: от 2.7V до 5.5V.
• Низкое энергопотребление.
• Стабильность: Хорошая температурная стабильность, благодаря чему устройство работает в широком диапазоне температур от -40°C до +125°C.
• Легкость интеграции: Компактный корпус TSSOP-8 и стандартный интерфейс SPI упрощают интеграцию с другими компонентами.

Недостатки

• Ограничение по разрешению: В некоторых приложениях 10-битное разрешение может быть недостаточным.
• Требует внешнего опорного напряжения: Для работы нуждается в обеспечении стабильного внешнего опорного напряжения.

Типовое использование

• Преобразователи сигналов.
• Управление сигналами в системах радиосвязи и телевизионных системах.
• Аудиоусилители и другие аналоговые устройства.
• Медицинское оборудование и приборы.
• Автоматизация процессов и промышленные системы управления.

Рекомендации по применению

• Убедитесь в корректной подаче внешнего опорного напряжения.
• Используйте фильтрацию питания для улучшения стабильности работы.
• Разместите устройство как можно ближе к контроллеру системы для минимизации длины сигнальных проводов.

Основные технические характеристики

• Разрядность: 10 бит.
• Количество ЦАП: 1.
• Время установления: 70µs (типично).
• Тип выхода: Буферизованное напряжение.
• Интерфейс данных: SPI.
• Тип опорного напряжения: Внешнее.
• Напряжение питания, аналоговое: 2.7V ~ 5.5V.
• Напряжение питания, цифровое: 2.7V ~ 5.5V.
• Систематическая ошибка (INL): ±2 LSB (максимум).
• Дифференциальная ошибка (DNL): ±0.9 LSB (максимум).
• Тип корпуса: 8-TSSOP.
• Тип монтажа: Поверхностный (SMD).
• Рабочий температурный диапазон: от -40°C до +125°C.

Возможные аналоги

• MCP4921 от Microchip Technology – 12-битный ЦАП с интерфейсом SPI.
• DAC081C081 от Texas Instruments – 8-битный ЦАП с интерфейсом I2C.
• AD5620 от Analog Devices – 12-битный ЦАП с интерфейсом SPI и внешним опорным напряжением.

AD7391ARUZ идеально подходит для приложений, где требуется высокоточный цифрово-аналоговый преобразователь с компактным дизайном и низким энергопотреблением.
