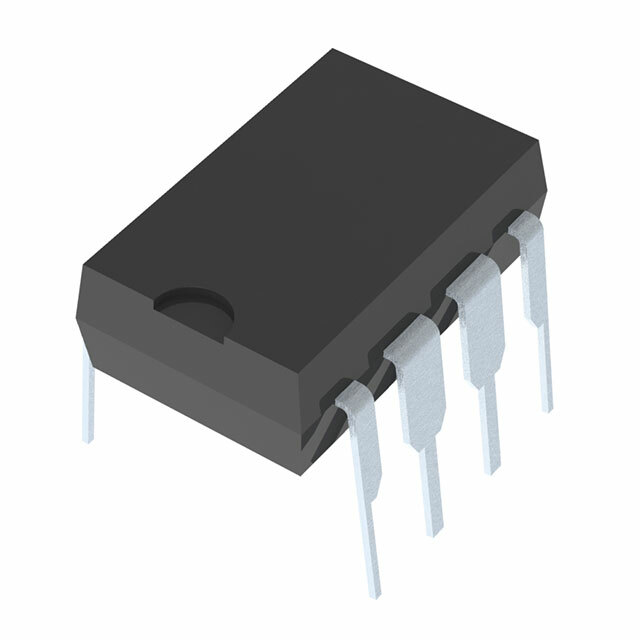

AD7390ANZ

AD7390ANZ от Analog Devices

Общее описание: AD7390ANZ - это одноканальный, 12-битный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices. Устройство построено по архитектуре R-2R и характеризуется высокой точностью и стабильностью. ЦАП предназначен для преобразования цифровых сигналов в аналоговые, обеспечивая высокую линейность и низкий уровень шума.

Преимущества:

• Высокая точность: 12-битная резолюция обеспечивает высокую точность преобразования.
• Быстрое время установления: Типичное время установления составляет 70 мкс.
• Низкое энергопотребление: Поддерживаются низкие уровни энергопотребления благодаря питанию от 2.7В до 5.5В.
• Буферизованный выход: Позволяет обеспечить стабильный выходной сигнал.
• Удобный интерфейс: Взаимодействие через SPI позволяет легко интегрировать ЦАП в системы.

Недостатки:

• Ограниченная функциональность: Одноканальный выход ограничивает использование в многоканальных приложениях без дополнительных компонентов.
• Внешняя ссылка: Требуется внешний источник опорного напряжения, что может увеличить сложность схемы.

Типовое использование:

• Аудиосистемы
• Прецизионные измерительные приборы
• Регулирование аналитических инструментов
• Контроль процессов и промышленная автоматика
• Медицинская аппаратура

Рекомендации по применению:

• Калибровка: Убедитесь в правильной калибровке внешнего опорного напряжения для достижения высокой точности.
• Фильтрация: Использование фильтров на выходе ЦАП может помочь снизить уровень шума и улучшить качество сигнала.
• Теплоотведение: Учитывайте необходимость должного теплоотведения, особенно в условиях промышленного использования.

Основные технические характеристики:

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установления: 70 мкс (тип.)
• Тип выхода: Напряжение - буферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2.7В ~ 5.5В
• Напряжение питания, цифровое: 2.7В ~ 5.5В
• INL/DNL (LSB): ±2 (Макс), ±1 (Макс)
• Рабочая температура: -40°C ~ 85°C
• Корпус / корпус: 8-DIP (0.300", 7.62 мм)
• Установочный корпус: 8-PDIP
• Тип монтажа: Сквозное отверстие

Возможные аналоги:

• DAC121S101QMF/NOPB от Texas Instruments
• MCP4921-E/P от Microchip Technology
• LTC1450CN8 от Analog Devices

AD7390ANZ - это эффективное решение для преобразования цифровых сигналов в аналоговые в требовательных приложениях, где важно сочетание точности, быстродействия и низкого потребления энергии.
