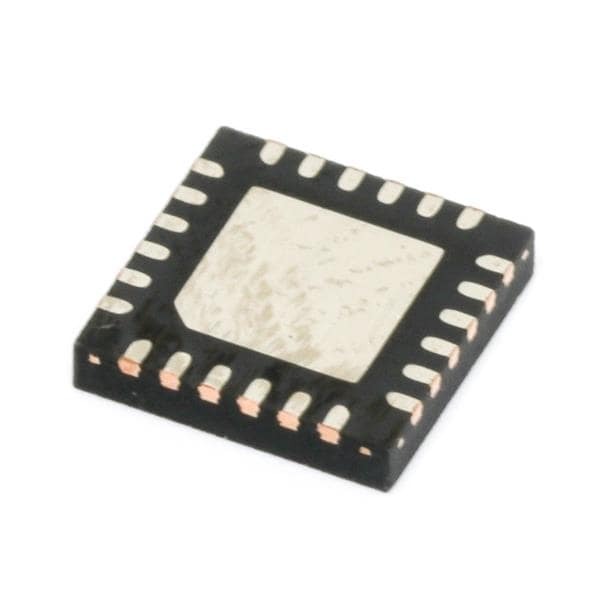

AD7388-4BCPZ

AD7388-4BCPZ от Analog Devices

Общее описание: AD7388-4BCPZ — это 12-битный четырехканальный аналого-цифровой преобразователь (АЦП) со скоростью выборки до 4 MSPS. Он разработан с использованием архитектуры SAR (Successive Approximation Register), которая обеспечивает высокую точность и быстрое преобразование. Этот АЦП поддерживает одиночный вход с возможностью выбора внутреннего или внешнего опорного напряжения.

Преимущества:

• Высокая скорость выборки до 4 MSPS.
• Четыре независимых АЦП, что позволяет одновременное преобразование сигналов.
• Поддержка одиночных входов.
• Низкая задержка преобразования.
• Возможность выбора внешнего или внутреннего опорного напряжения для гибкой настройки.
• Низкое энергопотребление, что сокращает общий расход энергии в системе.

Недостатки:

• Ограниченное разрешение 12 бит может быть недостаточным для приложений, требующих высокоточной обработки сигнала.
• Требует использования внешних компонентов для оптимальной работы, таких как фильтры и буферы.

Типовое использование:

• Прецизионные измерительные системы.
• Медицинские приборы.
• Промышленная автоматизация.
• Системы сбора данных.
• Управление двигателями и приводами.

Рекомендации по применению:

• Для устранения шума и повышения точности рекомендуется использовать хорошо спроектированную печатную плату с надлежащим заземлением.
• Включите в схему фильтры для минимизации помех и увеличения стабильности сигнала.
• Используйте внешнее опорное напряжение в случае необходимости более точного и стабильного преобразования.

Основные технические характеристики:

• Количество бит: 12
• Скорость выборки (на секунду): до 4 MSPS
• Количество входов: 8 (одиночные)
• Тип входа: Одиночный
• Интерфейс данных: SPI
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного напряжения: Внешнее или внутреннее
• Напряжение питания, аналоговое: 3В ~ 3.6В
• Напряжение питания, цифровое: 3В ~ 3.6В
• Корпус: 24-LFCSP (4x4 мм)
• Рабочая температура: -40°C ~ 125°C

Возможные аналоги:

• AD7380-4 от Analog Devices.
• LTC2327-16 от Linear Technology.
• MCP33131D-10 от Microchip Technology.

Используя АЦП AD7388-4BCPZ, вы сможете добиться высококачественной и быстрой обработки аналоговых сигналов, что улучшит работу ваших приложений и устройств.
