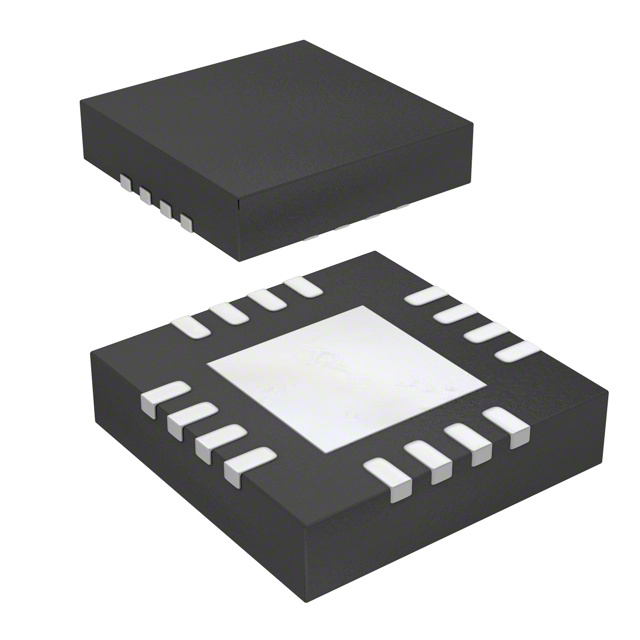

AD7387BCPZ-RL7

AD7387BCPZ-RL7 От Analog Devices

Общее описание

AD7387BCPZ-RL7 представляет собой прецизионный 14-битный двухканальный аналого-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR). Устройство выпускается компанией Analog Devices и предназначено для применения в сценариях, требующих высокой точности и быстрого преобразования аналоговых сигналов в цифровые.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность ввода данных.
• Высокая скорость выборки: до 4 Mвыборок/с, что делает AЦП пригодным для высокоскоростных приложений.
• Низкое энергопотребление: подходит для автономных и мобильных приложений.
• Компаткный корпус: 16-LFCSP (3x3) позволяет экономить место на плате.

Недостатки

• Внешний опорный источник: для достижения максимальной точности требуется внешний опорный источник.
• Высокая стоимость: компоненты с высокой точностью обычно стоят дороже.

Типовое использование

• Промышленные автоматизированные системы
• Цифровые осциллографы и анализаторы сигналов
• Медицинские приборы
• Управление приводами
• Прецизионные измерительные приборы

Рекомендации по применению

• Для поддержания высокой точности следует использовать стабилизированные источники питания и тщательно фильтровать входные сигналы.
• Разместите AЦП как можно ближе к источнику сигнала для уменьшения длины проводников и помех.
• Хорошее экранирование и разумное размещение подложки помогут снизить влияние шумов.

Основные технические характеристики

• Разрядность: 14 бит
• Скорость выборки: до 4 Mвыборок/с
• Количество входов: 4
• Тип входа: Безвыводной
• Интерфейс данных: Последовательный
• Конфигурация: MUX-S/H-AЦП
• Количество AЦП: 2
• Напряжение питания (Аналоговое): 3В ~ 3.6В
• Напряжение питания (Цифровое): 1.65В ~ 3.6В
• Особенности: Одновременное семплирование
• Температурный диапазон: -40°C ~ 125°C
• Корпус: 16-LFCSP (3x3)

Возможные аналоги

• AD7674 от Analog Devices - 16-битный АЦП с архитектурой SAR и аналогичной функциональностью.
• ADS8509 от Texas Instruments - 16-битный АЦП с архитектурой SAR и аналогичной функциональностью.
• LTC1864 от Linear Technology (Analog Devices) - одноканальный 16-битный АЦП, подходящий для приложений со смежными требованиями.
