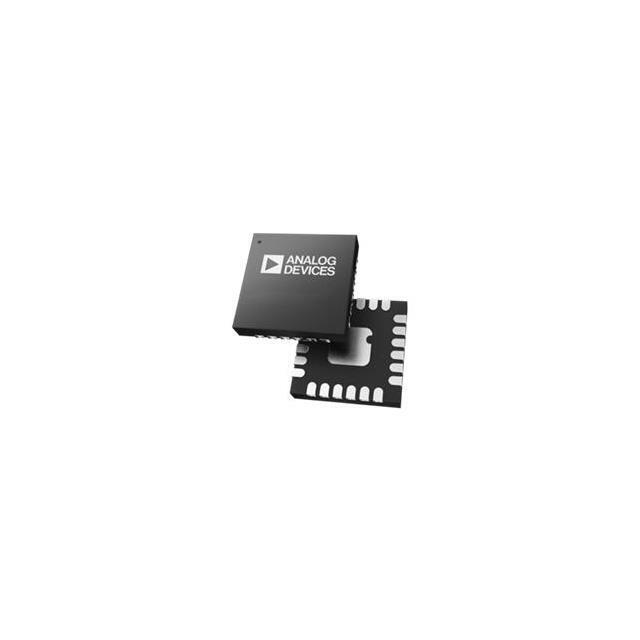

AD7381-4BCPZ

AD7381-4BCPZ от Analog Devices

Общее описание

AD7381-4BCPZ — это высокоскоростной 14-битный аналого-цифровой преобразователь (АЦП) с четырьмя дифференциальными входами, разработанный компанией Analog Devices. Он использует архитектуру последовательного приближения (SAR) и обеспечивает частоту дискретизации до 4 миллионов выборок в секунду (4 MSPS). Данный АЦП предназначен для преобразования аналоговых сигналов с высокой точностью и быстродействием в цифровые данные.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность анализа аналоговых сигналов.
• Высокая скорость: Частота дискретизации до 4 MSPS позволяет использовать АЦП в системах с высокими требованиями к быстродействию.
• Дифференциальные входы: Четыре дифференциальных входа обеспечивают высокую помехозащищенность и точность измерений.
• Низкое энергопотребление: Оптимизированное энергопотребление позволяет использовать АЦП в портативных и энергоэффективных устройствах.
• Широкий температурный диапазон: Подходит для применения в промышленных условиях с температурным диапазоном от -40°C до 125°C.

Недостатки

• Внешний опорный источник: Требуется внешний опорный источник напряжения, что может усложнить схему.

Типовое использование

• Системы управления промышленными процессами
• Осциллографы и измерительные приборы
• Системы дистанционного управления и мониторинга
• Модули сбора данных для научных исследований
• Высокоскоростные цифровые системы обработки сигналов

Рекомендации по применению

• Используйте внешние фильтры для уменьшения шумов на аналоговых входах.
• Обеспечьте надежное и стабильное питание для минимизации помех.
• При проектировании печатной платы следите за тем, чтобы минимизировать длину путей аналогового сигнала и разделить аналового и цифрового земли.

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: 4 MSPS
• Количество входов: 4
• Тип входов: Дифференциальный
• Интерфейс данных: SPI
• Архитектура: SAR
• Опорное напряжение: Внешнее
• Аналоговое напряжение питания: 3В ~ 3.6В
• Цифровое напряжение питания: 3В ~ 3.6В
• Диапазон рабочих температур: -40°C ~ 125°C
• Корпус: 24-LFCSP (4x4)

Возможные аналоги

• AD7380-4BCPZ: 14-битный аналог с похожими характеристиками.
• AD7265BRUZ: 12-битный АЦП с аналогичными входами и схожим функционалом.
• ADS7949IPWR: 14-битный АЦП от Texas Instruments с похожими параметрами.

AD7381-4BCPZ — это мощный и точный выбор для измерений и преобразования аналоговых сигналов в разнообразных применениях, требующих высокую скорость и точность.
